一、檢測內容及要求
檢測內容：
產品的外觀檢測
注明：ccd外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于100件(取決于產品送料速度)。

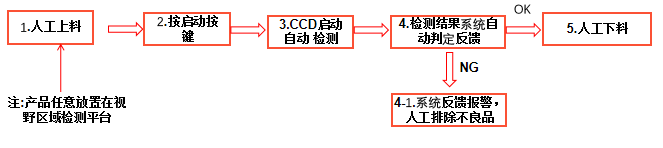

設備檢測流程

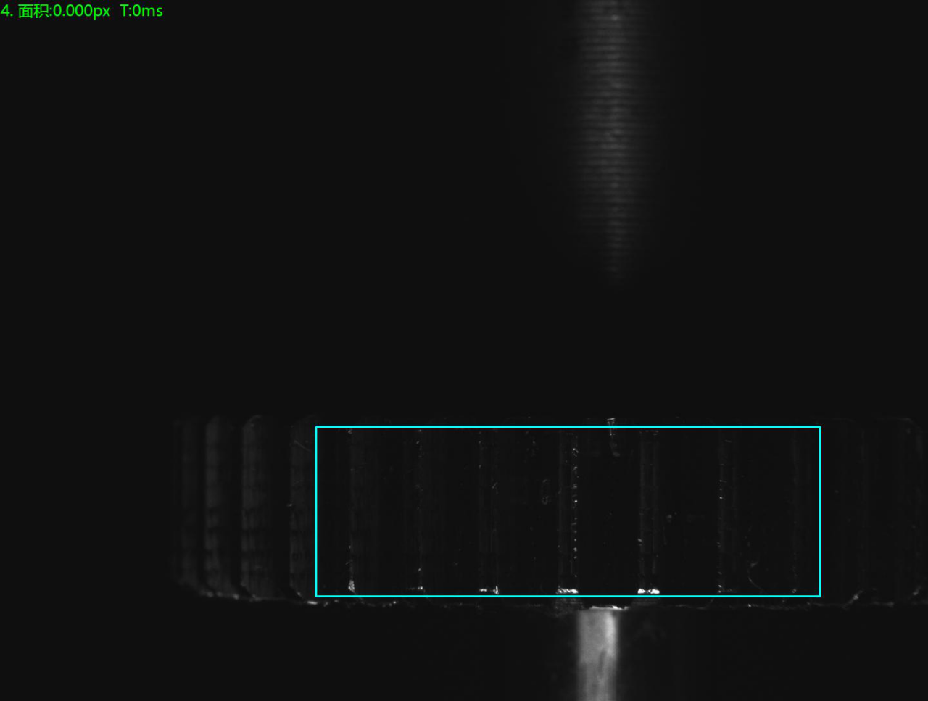

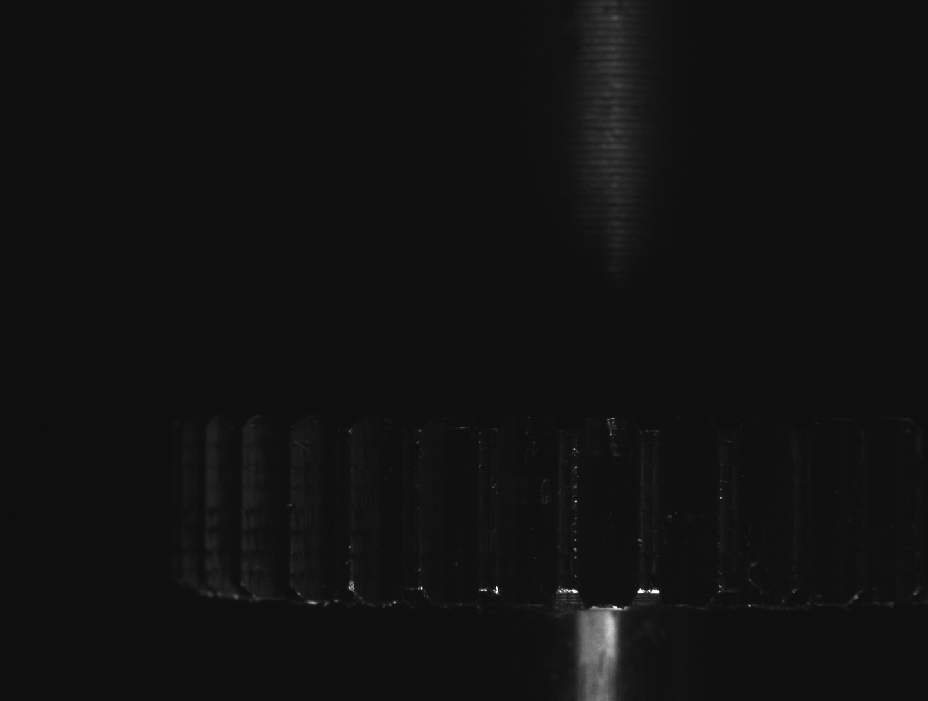

頂部正光檢測良品分析圖：OK

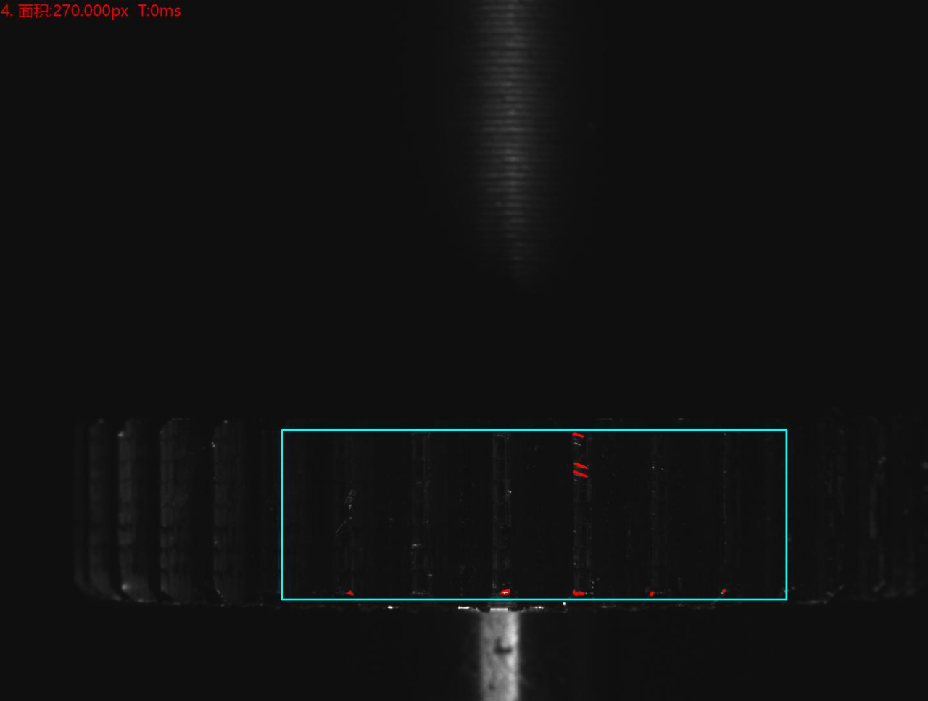

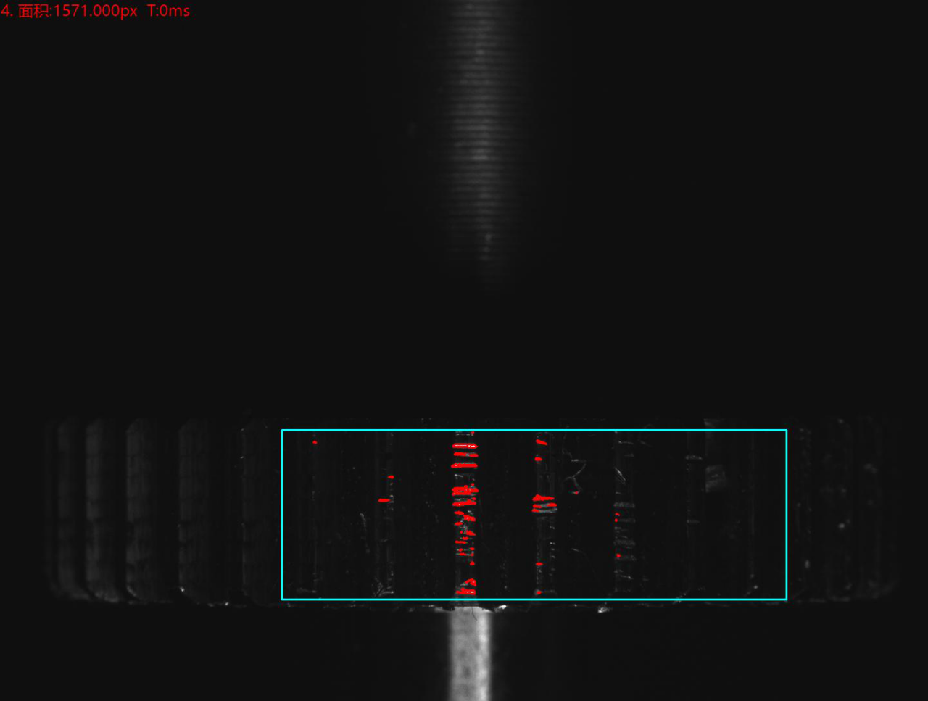

頂部正光檢測不良品分析圖：NG 不良特征：磕傷

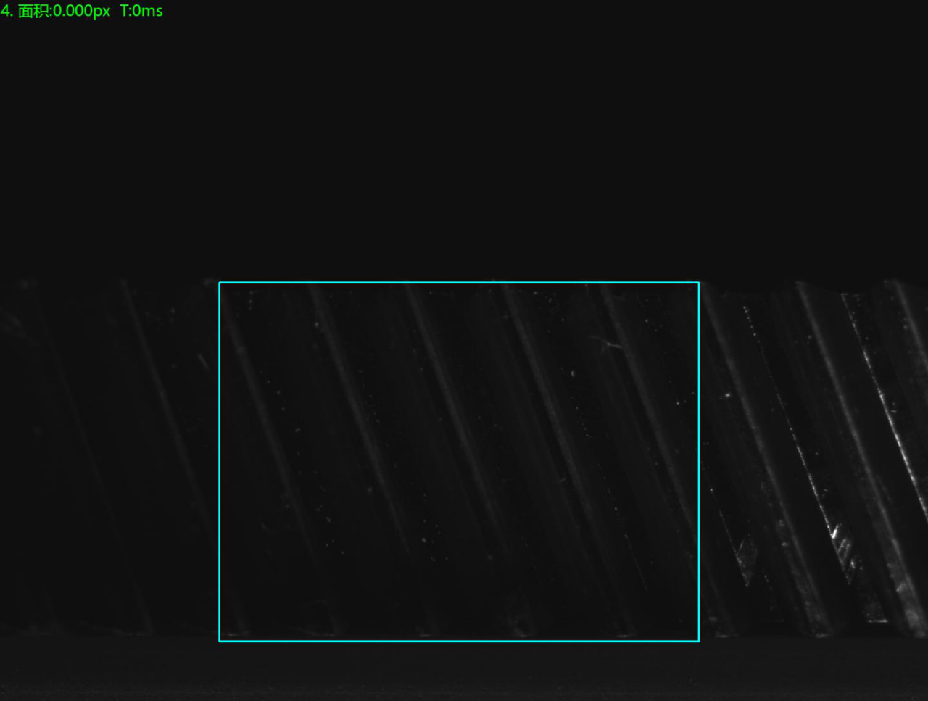

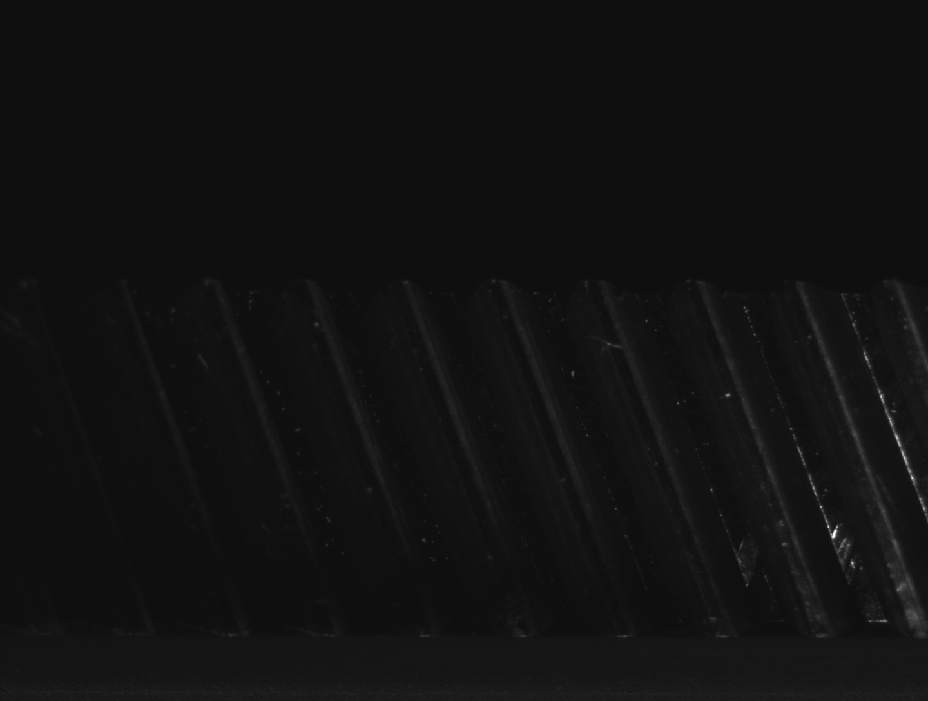

頂部正光檢測良品分析圖：OK

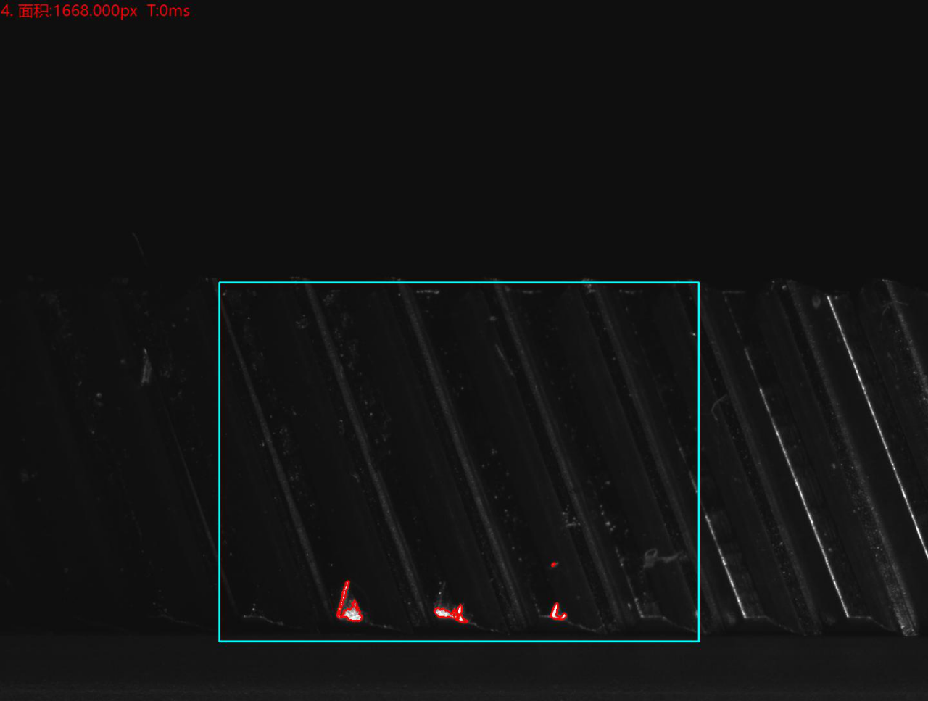

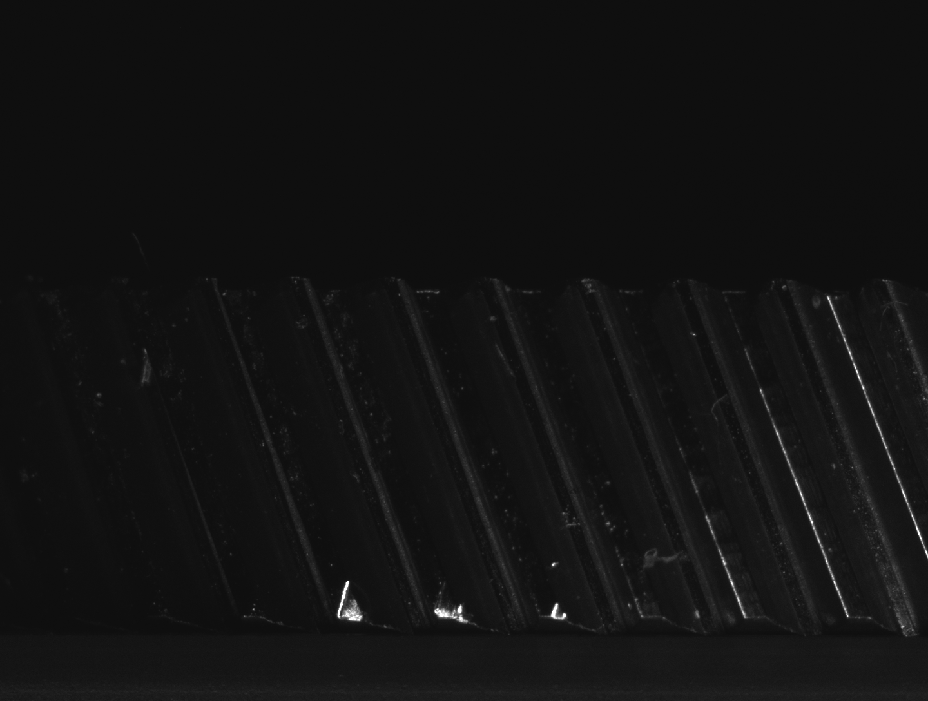

頂部正光檢測不良品分析圖：NG 不良特征：磕傷
頂部正光檢測不良品分析圖：NG 不良特征：磕傷
深圳思普泰克成立16年來一直致力于ccd外觀檢測設備的研發制造，擁有眾多工業產品外觀檢測方案，如需獲取機器視覺自動化檢測產品外觀方案，請聯系黃經理獲取電話134-2097-1778（微信同號）
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 齒部磕傷 | 正光檢測 | 可檢 |
|
| 2 | 毛刺不良 | 正光檢測 | 不可檢 | 無法提取特征 |
注明：ccd外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于100件(取決于產品送料速度)。

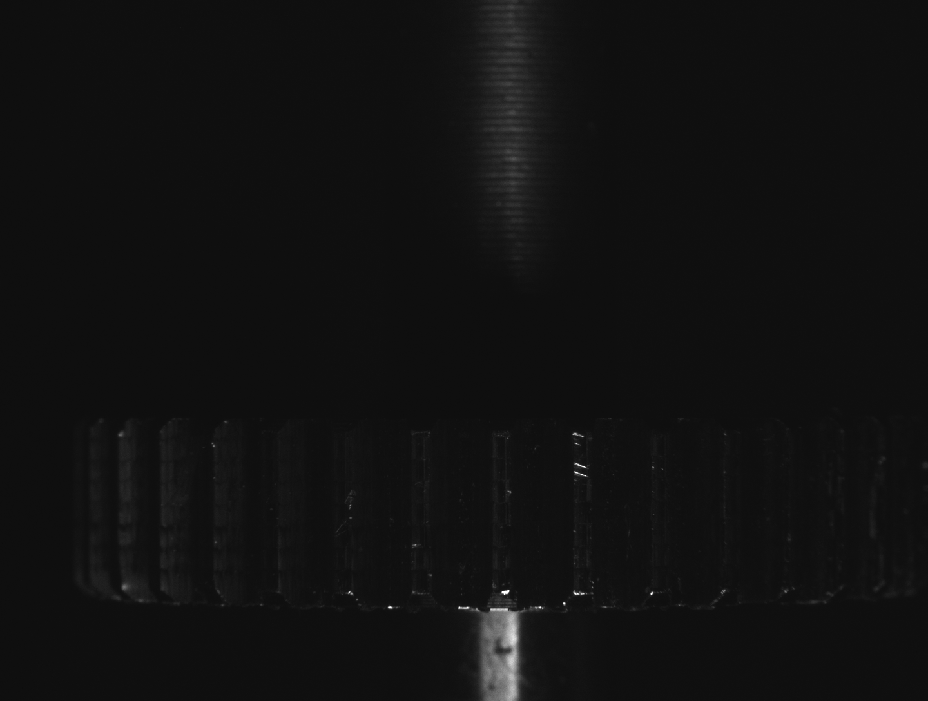

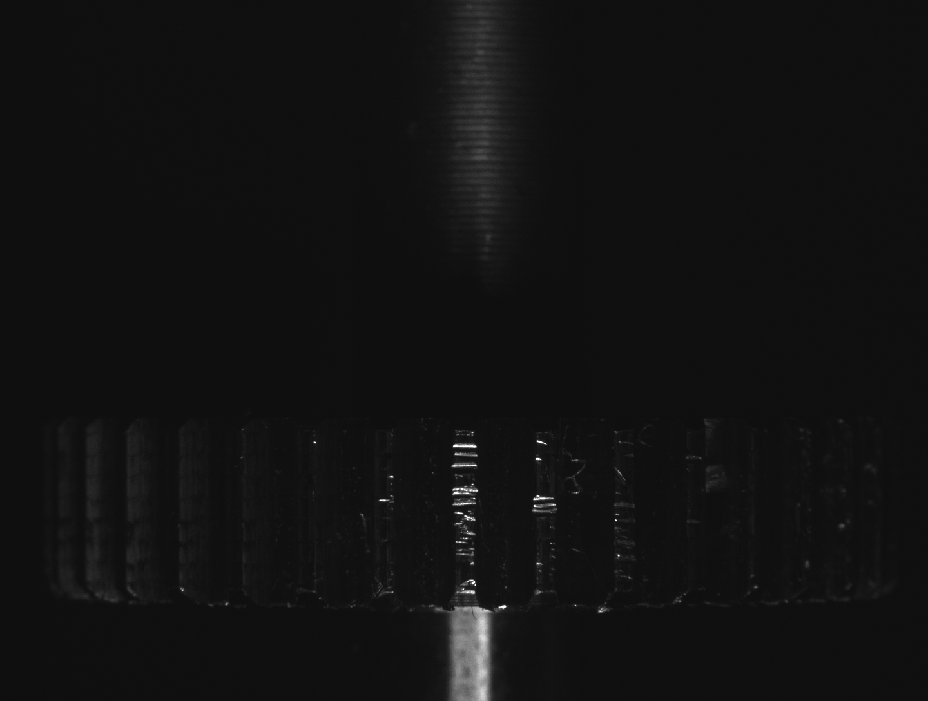

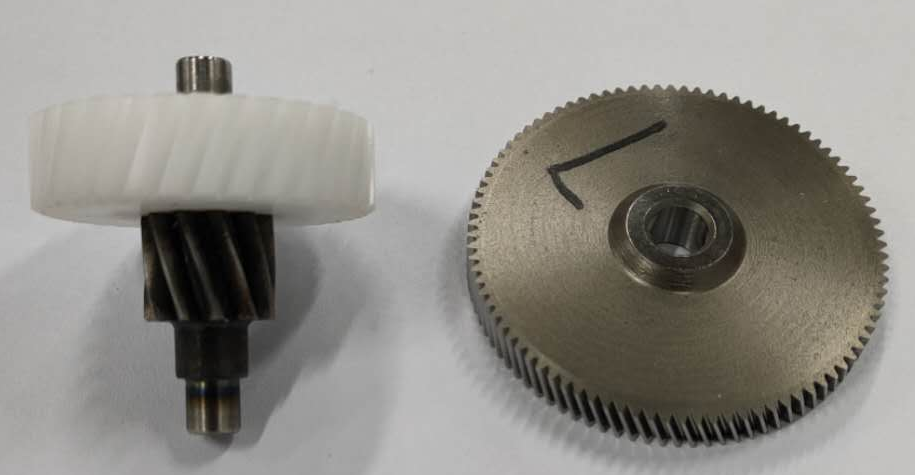

樣品圖：
二、設備組成及主要機構
設備型號： 立式一鍵測量檢測機 外形尺寸：350*250*790mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | 視覺線掃相機 | 1套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 1套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 1套 |
| 7 | 環形光源 | 定制光學自適應光源 | 1套 |
| 8 | 控制系統 | SIPOTEK定制 | 1套 |
| 9 | 檢測治具 | SIPOTEK定制 | 1套 |

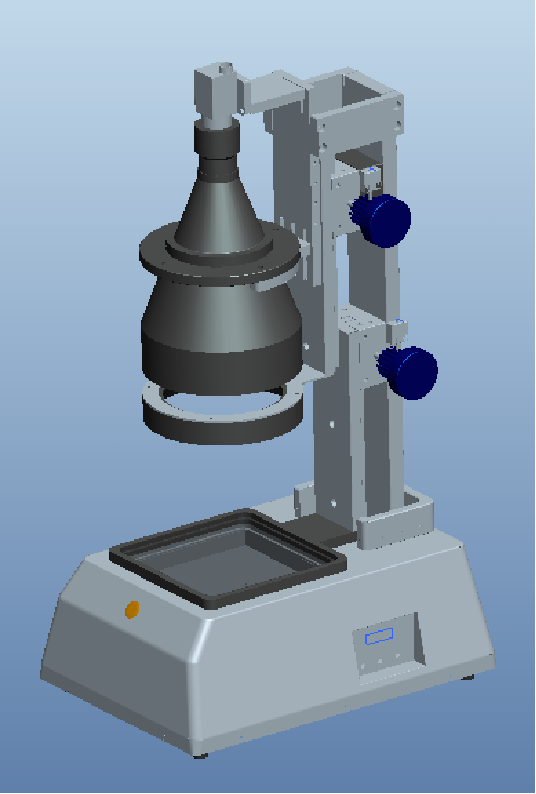

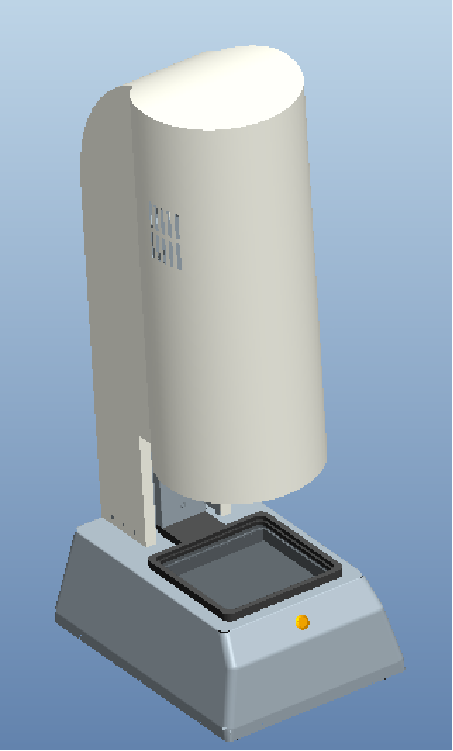

設備外觀－3D立體圖

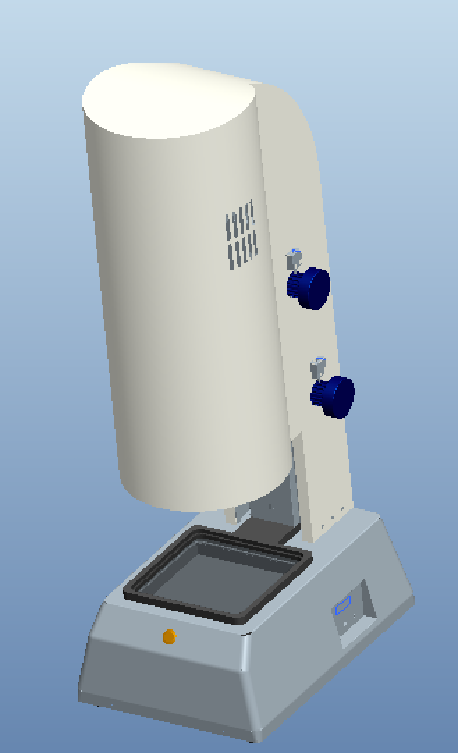

設備外觀－3D立體圖-局部圖
設備檢測流程
頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良特征：磕傷
頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良特征：磕傷
頂部正光檢測不良品分析圖：NG 不良特征：磕傷
