20 世紀 50 年代，鍺(Ge)是最早采用的半導體材料，最先用于分立器件中。集成電路的產生是半導體產業向前邁進的重要一步， 1958 年 7 月，在德克薩斯州達拉斯市的德州儀器公司，杰克·基爾比制造的第一塊集成電路是采用一片鍺半導體材料作為襯底制造的。

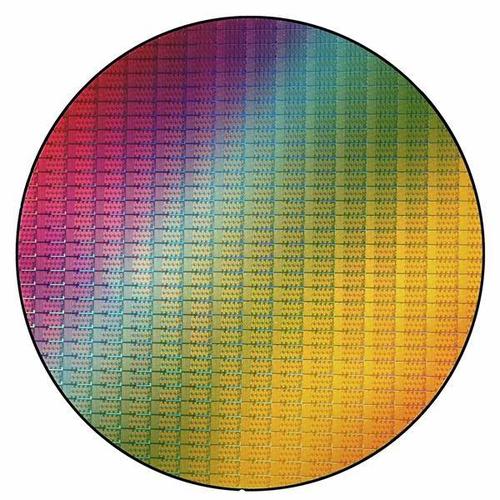

在半導體工業中，對于晶圓表面的缺陷檢測，一般要求高效準確，能夠快速有效地捕捉缺陷。對于晶圓表面缺陷的檢測，最早主要是采用顯微鏡目檢。隨著技術的發展，半導體工藝制程由90nm發展為14nm，用目檢的方式進行圖形缺陷檢測己經無法滿足目前精度的需求，并且晶圓表面缺陷的數據越來越多，靠人力進行檢查已越來越力不從心。目前使用較為廣泛的基于圖像處理的晶圓表面缺陷檢測方法，通過工業相機采集一張完整的待測晶圓圖像，再進行處理。

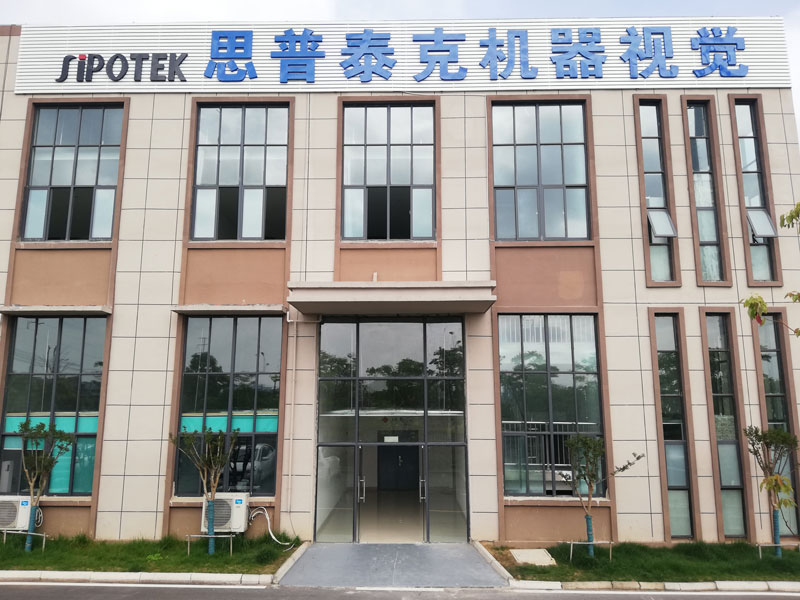

深圳市思普泰克是專業的晶圓檢測設備廠商成立16年來，一直致力于圖像技術及機器視覺技術的研發和制造，具有多年的軟件設計，視覺及圖像比對技術，工業自動化等方面成熟經驗。主要針對3D機器視覺系統，3D建模應用軟件進行研發，所研發制造的機器視覺系統得到很多國際知名企業實際運用。
