機器視覺檢測設備技術參數
一、照明光源參數
1、光源的光譜分布對于色彩檢測的應用,應選擇與日光接近的光源,光譜要寬,而且連續。光源照射在物體上,物體所產生的顏色效果要客觀、真實,既光源的顯色性好。其它場合可使用各種單色光和特殊光源。
2、色溫：單位是開爾文(K):當光源所發出的光的顏色與“黑體”在某一溫度下輻射的顏色相同時,“黑體的溫度就稱為該光源的色溫。“黑體”的溫度越高,光譜中藍色的成分則越多,而紅色的成分則越少。例如:白熾燈的光色是暖白色,其色溫為2700K左右,而日光色熒光燈的色溫則是6400K左右。白熾燈的色溫一般在2700K左右、日光燈的色溫在2700-6400K左右、鈉燈的色溫在2000K左右。
3.、照度：單位被照面上接收到的光通量稱為照度。如果每平方米被照面上接收到的光通量為1(m),則照度為1(lx)單位:勒克斯(ⅸ或Lux)。1勒克斯相當于每平方米被照面上光通量為1流明時的照度。在高速運動條件下拍攝圖像,曝光時間很短,只有高亮度的光源才能得到足夠亮度的圖像。
夏日陽光下100000LuX
陰天室外10000Lu
電視臺演播室1000LuX
距60W臺燈60cm桌面300Lux
室內日光燈100LuX
黃昏室內10Lu
20cm處燭光10-15Lux
晴朗的月夜地面照度約0.2
4、壽命：光源的半衰期要長,且在半衰期內,光譜穩定,亮度衰減小。發熱特性。光源的工作溫度要低,避免高溫?fù)p壞被檢測物。信噪比高,抗干擾能力強。閃爍頻率,交流、直流外形尺寸,便于安裝。
二、工業攝像機參數
1、分辨率
2、幀率/行頻
3、成像靈敏度
4、靶面尺寸
5、快門速度
6、光譜響應特性
7、白平衡
8、外同步與外觸發
三、鏡頭參數
機器視覺系統的基本光學參數:
1、視場角
2、工作距離
3、分辨率
4、景深

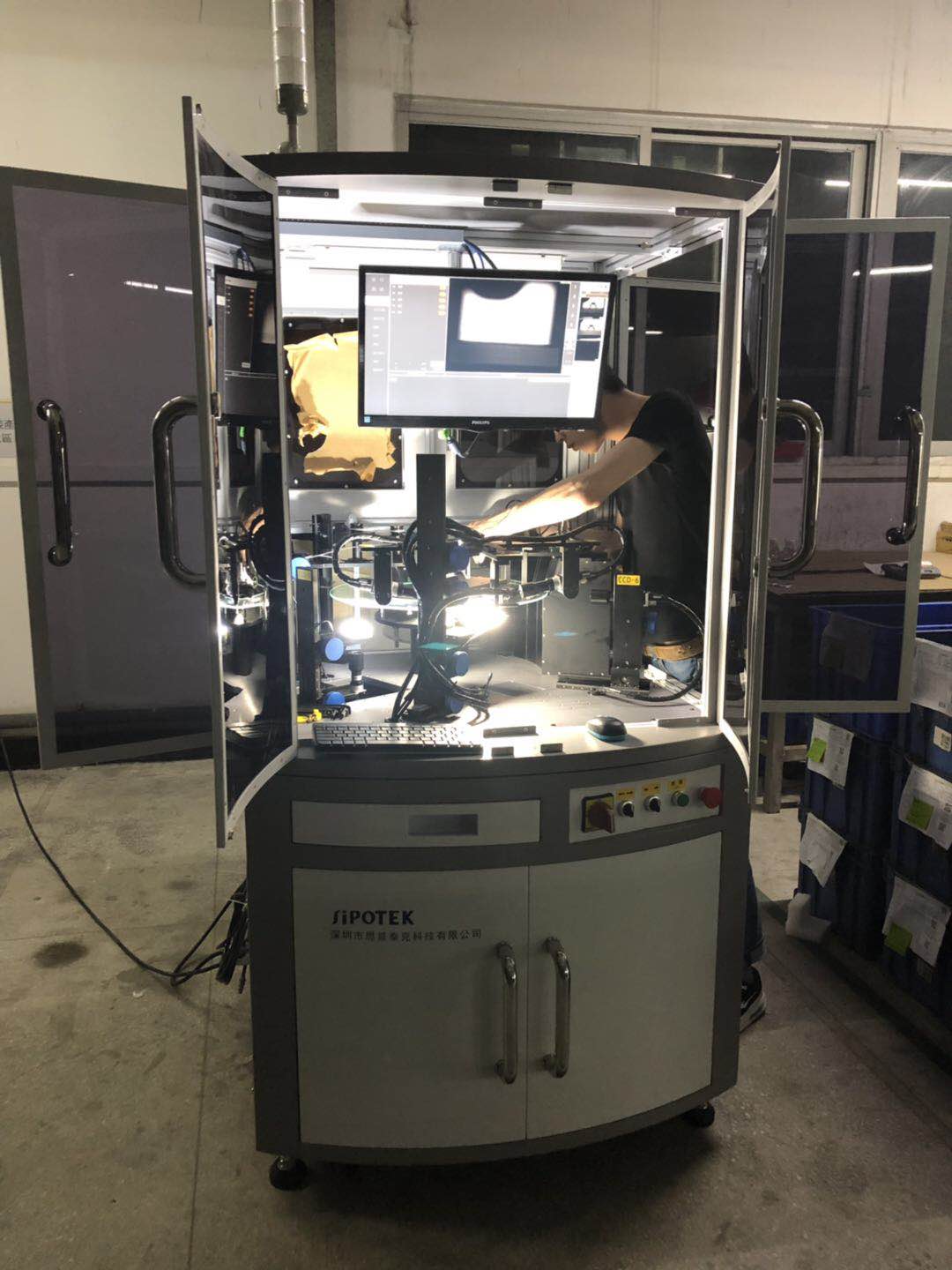

思普泰克機器視覺檢測設備技術參數
放置的檢測空間: 在流水線上并入思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度;
空氣濕度： 90% RH以下;
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電<1KVA。
