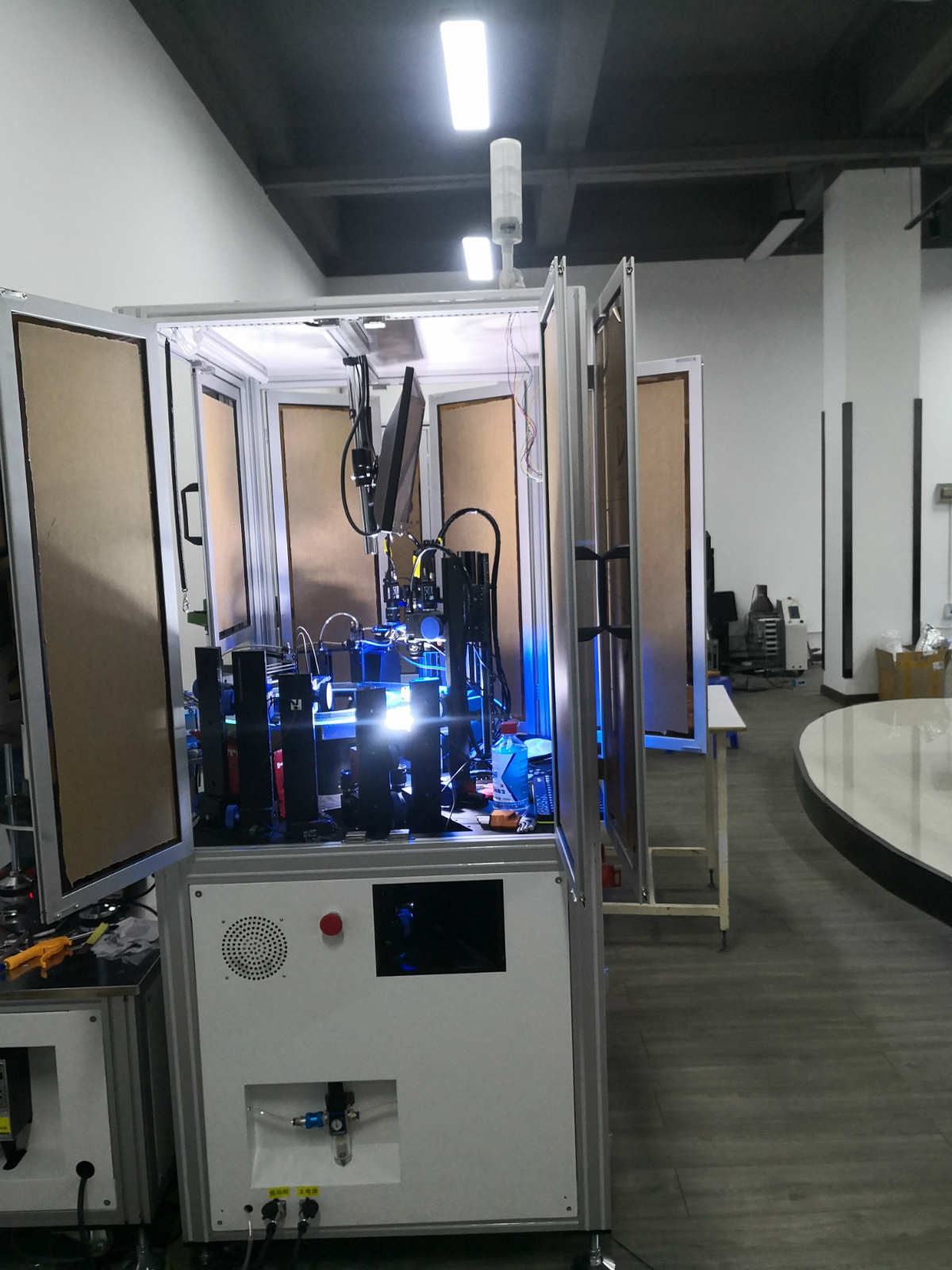

下面我們先了解ccd視覺檢測設備，ccd視覺檢測設備依賴于ccd成像攝像頭和檢測系統，由ccd相機、鏡頭、光源、圖像采集卡、視覺處理器組成。
1、ccd相機
ccd稱為電荷耦合器件，它集光電轉換及電荷存儲、電荷轉移、信號讀取于一體，是固體成像器件。其突出的特點是以電荷作為信號，而不同于其它器件是以電流或者電壓為信號。
2、鏡頭
鏡頭的基本功能就是實現光速變換(調劑),在機器視覺系統中,鏡頭的主要作用是將目標成像在圖像傳感器的光敏面上。
鏡頭的質量直接影響到機器視覺系統的整體性能,合理的選擇和安裝鏡頭,是機器視覺系統設計的重要環節。
3、照明
照明是影響ccd視覺檢測設備輸入的重要因素，其直接影響輸入數據的質量和應用效果。到目前為止，還未有哪種機器視覺照明設備能通用各種應用，因此在實際應用中，需針對應用選擇相應的照明設備以滿足特定需求。
照明系統按其照射方法可分為:背向照明、前向照明、結構光和頻閃光照明等。其中，背向照明是指將被測物放在光源和攝像機之間，以提高圖像的對比度。前向照明是光源和攝像機位于被測物的同側，其優點是便于安裝。
結構光照明是將光柵或線光源等投射到被測物上，并根據其產生的畸變，解調出被測物的三維信息。頻閃光照明是將高頻率的光脈沖照射到物體上，攝像機拍攝要求與光源同。
圖像采集卡只是完整的機器視覺系統的一個部件，但是它扮演一個非常重要的角色;圖像采集卡直接決定了攝像頭的接口：黑白、彩色、模擬、數字等。
比較典型的是PCI或AGP兼容的捕獲卡，可以將圖像迅速地傳送到計算機存儲器進行處理，有些采集卡有內置的多路開關。例如，可以連接8個不同的攝像機，然后告訴采集卡采用那一個相機抓拍到的信息。有些采集卡有內置的數字輸入以觸發采集卡進行捕捉，當采集卡抓拍圖像時數字輸出口就觸發閘門。
5、視覺處理器
視覺處理器集采集卡與處理器與一體。以往計算機速度較慢時，采用視覺處理器加快視覺處理任務，現在由于采集卡可以快速傳輸圖像到存儲器，而且計算機也快多了，所以現在視覺處理器用的較少了。
了解完ccd視覺檢測設備，我們在回到今天的主題ccd視覺檢測設備多少錢?從上面這五個組成部件不難發現，ccd視覺檢測設備采用的都是高科技技術，所以ccd視覺檢測設備的價格會比普通的設備要高，在此小編跟大家聊聊思普泰克ccd視覺檢測設備的價格，是根據檢測需求、檢測效率及精度的要求、檢測產品將樣品打光測試后給出報價，ccd視覺檢測設備的價格有7萬~30萬不等。
