CCD視覺檢測設備主要原理、功能及優點:機器視覺系統采用CCD照相機將被檢測的目標轉換成圖像信號,傳送給專用的圖像處理系統,根據像素分布和亮度、顏色等信息,轉變成數字化信號,圖像處理系統對這些信號進行各種運算來抽取目標的特征,如面積、數量、位置、尺寸,再根據預設的允許度和其他條件輸出結果:
1、視覺檢測,輸出產品合格、不合格等品質功能信息,包括尺寸、角度、位置度、個數、款式、型號、缺陷、有/無等。
2、視覺定位,輸出產品定位功能信息,包括尺寸、角度、位置等。使用視覺檢測系統能有效的提高生產流水線的檢測速度和精度大大提高產量和質量,降低人工成本,同時防止因為人眼疲勞而產生的誤判。

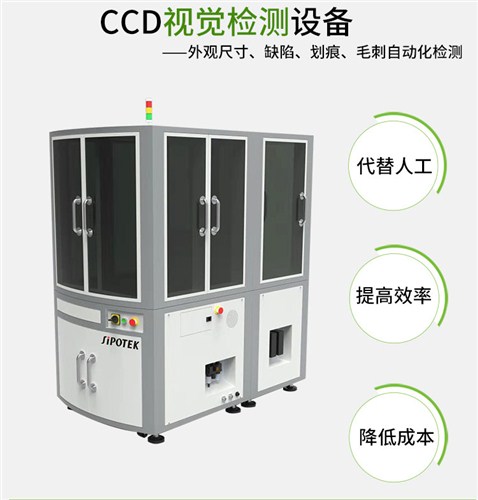

一、思普泰克ccd視覺檢測設備詳情參數
1.設備型號：T300
2.機臺特性：專用振動盤自動上料機構
3.主要功能：檢查長度、高度、直徑、混料、變形、缺料、毛刺、黑點、劃傷等檢測。
4.試用范圍：適用于檢測橡膠圈、螺絲、手機配件、不銹鋼、鋁材、塑膠等各種器件。
5.檢測精度：精度最高可達1μ
6.檢測效率：檢測速度最高可達每分鐘1200支
7. 檢測效率：最高可達180-200個/分鐘
8.適應元件：適用各類塑膠件,橡膠件等
9.送料方式：振動盤送料
10.圖像系統:思普泰克專用視覺檢測軟件
11.檢測平臺:定制型
12.傳送方式:振動盤
13.光學系統:德國高倍率CCD相機,工業鏡頭,工業光源系統
14.相機數里:6套
15.控制系統:思普泰克工業電腦
16.檢測精度:最高可達5微米
17.驅動方式:伺服電機+步進電機
18.材料:無毛刺、灰塵
19.溫度:0℃~50℃
20.濕度:25%~60%
21.空氣潔凈度:5級(遵照GB50073-2001)
22.氣壓:≤6kg/cm
23.環境:無震動,無腐蝕性介質和無強磁場
24.功率:1KW
1、通過傳送帶、機械手、震動盤將產品有序進行排列并輸送到直線軌道前端
2、通過傳送帶運行，帶動產品到攝像頭下方檢測
3、采用進口攝像頭，檢測產品給軟件傳輸清晰畫面
4、通過思普泰克視覺軟件運算分析，區分良品和不良品
5、氣動元件設備的執行元件，根據PLC的指令，控制高壓空氣的通和斷，將測試不良的材料吹入NG收料裝置內。
三、產品特點
1、精度高
2、效率高
3、準確率高
4、自動上下料
思普泰克從事ccd視覺檢測設備研發制造已有16年，具有成熟的軟件設計、工業自動化、視覺及圖像比對技術等經驗。如需獲取產品ccd視覺檢測設備檢測產品解決方案可登陸思普泰克官網查閱或咨詢相關技術人員。
