| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 尺寸 | 頂面背光 | 可檢 |
|
|
|
|
|
| 側面背光 | |||
| 2 | 尺寸 | 可檢 | |
| 3 | 外觀 | 頂面正光 | 可檢 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
樣品圖：
二、設備組成及主要機構

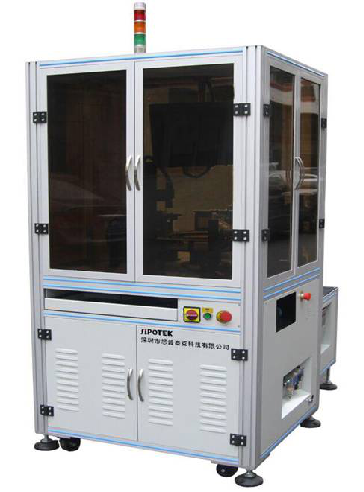

設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 3套 |
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 3套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 3套 |
| 7 | 光源 | 定制光學自適應光源 | 3套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

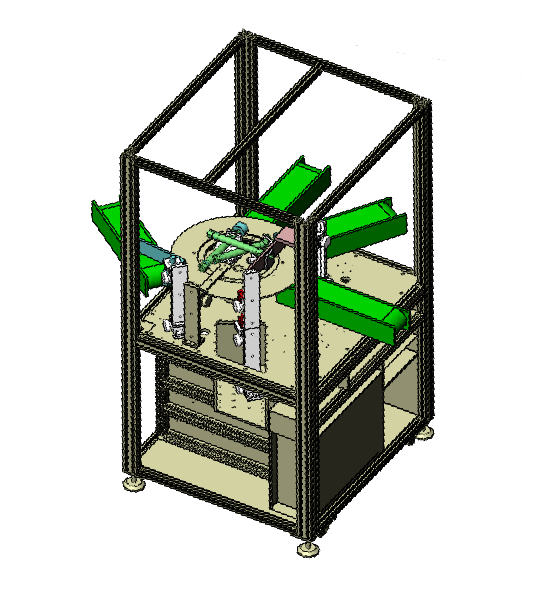

三、設備外觀3D立體圖
四、樣件測試圖片:

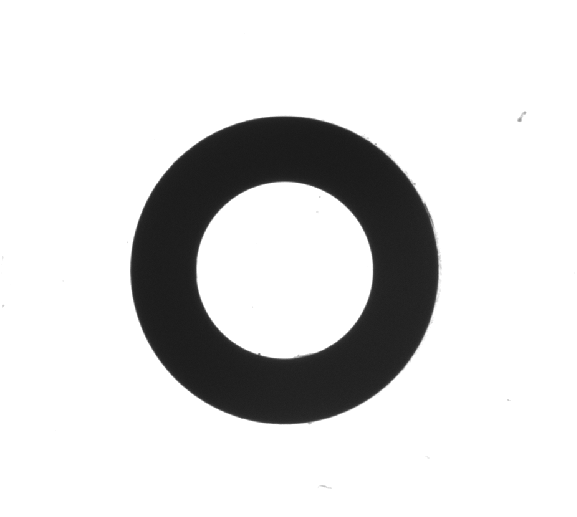

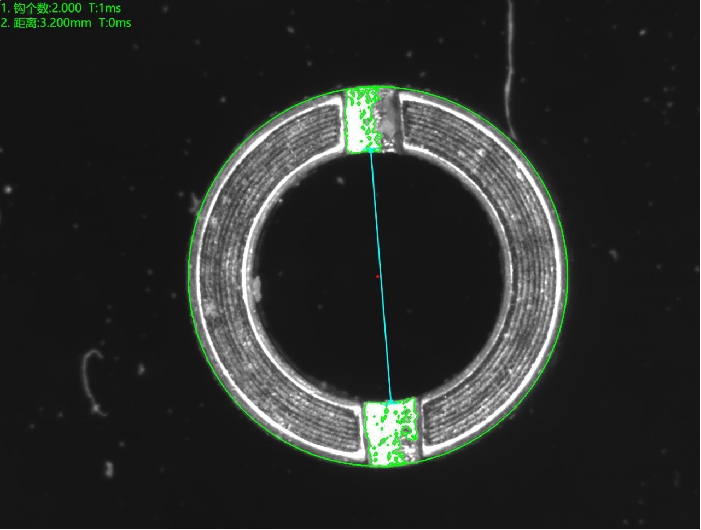

1.頂面背光檢測原圖：

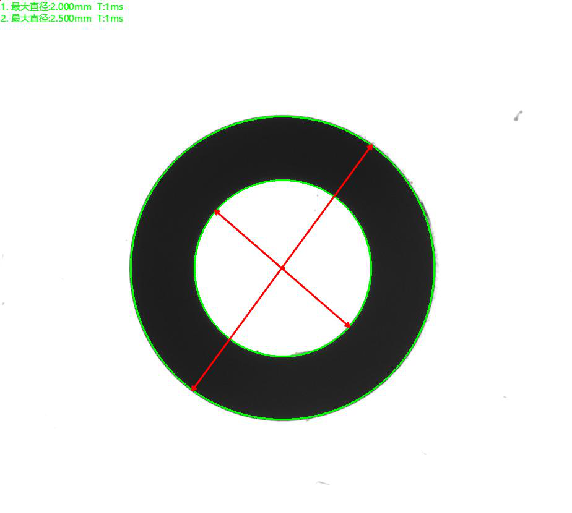

1.頂面背光檢測良品分析圖：OK
1.頂面背光檢測不良品分析圖：NG 不良特征：尺寸不良 分析結果：可檢

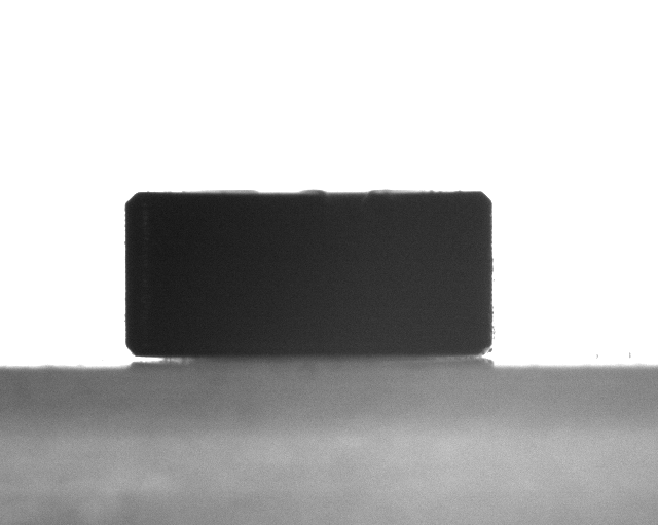

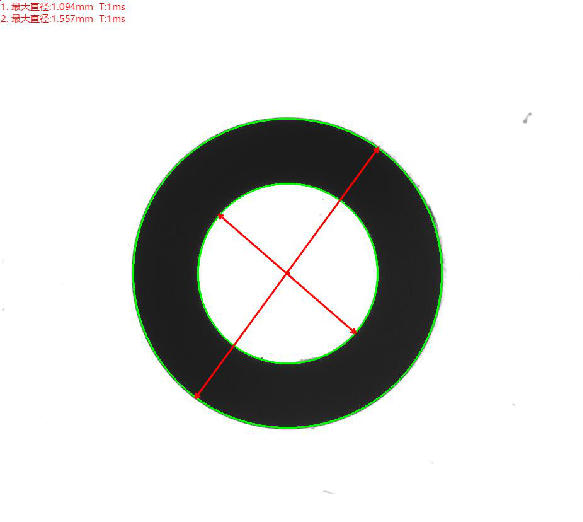

2.側面背光檢測原圖
2.側面背光檢測良品分析圖：OK

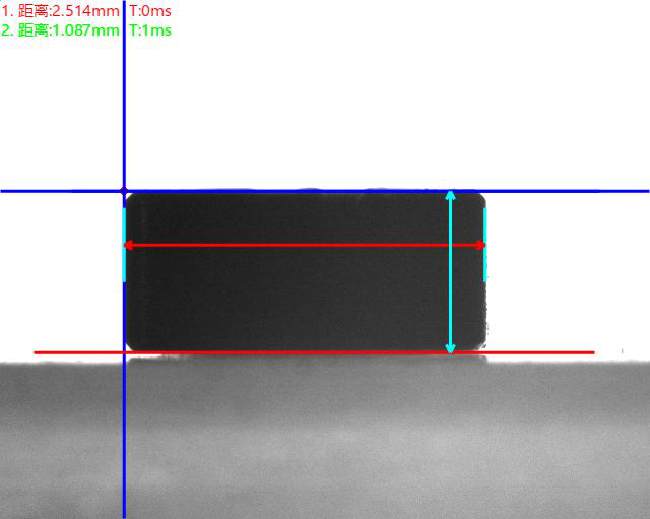

2.側面背光檢測分析圖：NG 不良特征：尺寸不良 分析結果：可檢

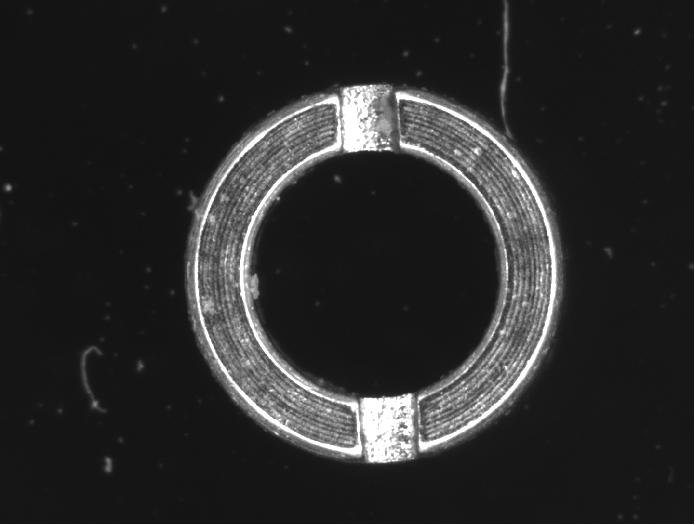

3.頂面正光檢測原圖
3.頂面正光檢測良品分析圖：OK
五、系統安裝要求:
設備放置的檢測空間: 在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
