一、檢測內容及要求
檢測內容：
最大尺寸長30mm*寬10mm的產品的熒光涂層檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 大面劃傷檢測 | 正光 | 可檢 |
| 2 | 框口壓傷 | 正光 | 可檢 |
| 3 | 流紋 | 正光 | 可檢 |
| 4 | 塑膠膠口毛邊 | 正光 | 可檢 |
| 5 | 塑膠未打飽 | 正光 | 可檢 |
| 6 | 溢膠 | 正光 | 可檢 |
| 7 |
|
|
|
| 8 | 大面露銅、鼓包、橫梁變形、澆口多料 | 不可檢 | |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于240件(取決于產品送料速度)。
四、樣件測試圖片:

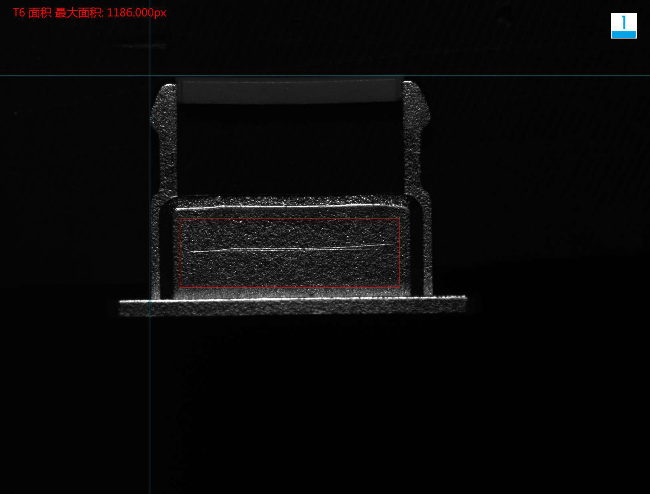

1.正光檢測不良品分析圖：NG 不良特征：大面劃傷
二、設備組成及主要機構

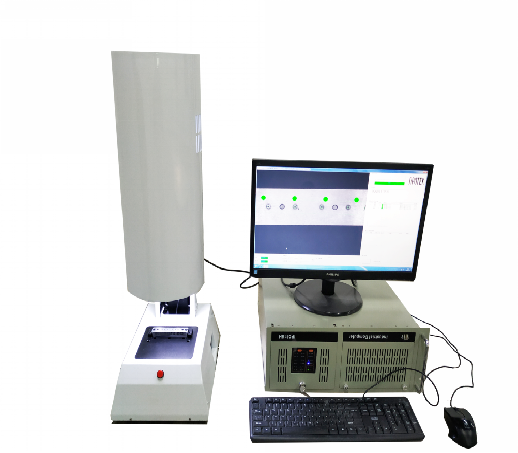

設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |

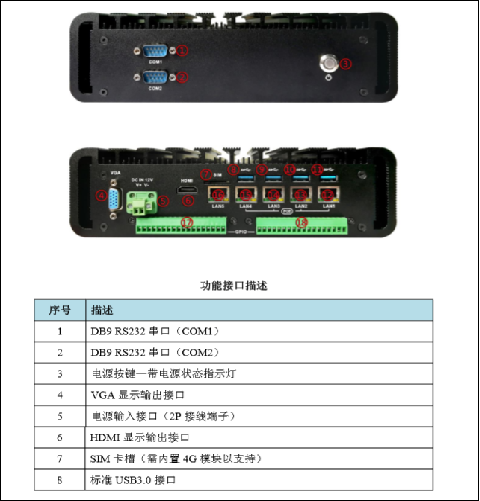

| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 8套 |
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 8套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 8套 |
| 7 | 光源 | 定制光學自適應光源 | 8套 |
| 8 | 檢測平臺 | SIPOTEK定制流水線 | 1套 |
三、設備外觀3D立體圖
四、樣件測試圖片:

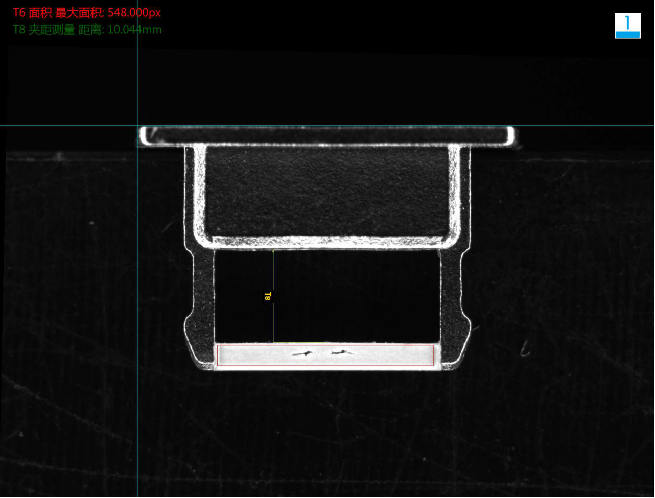

1.正光檢測不良品分析圖：NG 不良特征：大面劃傷

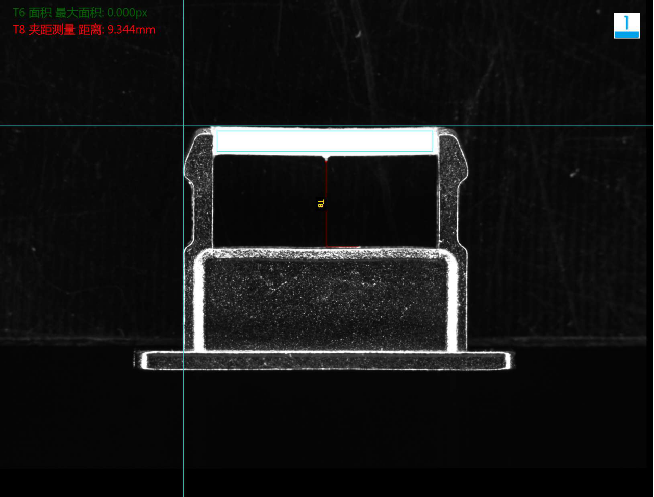

2.正光檢測不良品分析圖：NG 不良特征：框口壓傷

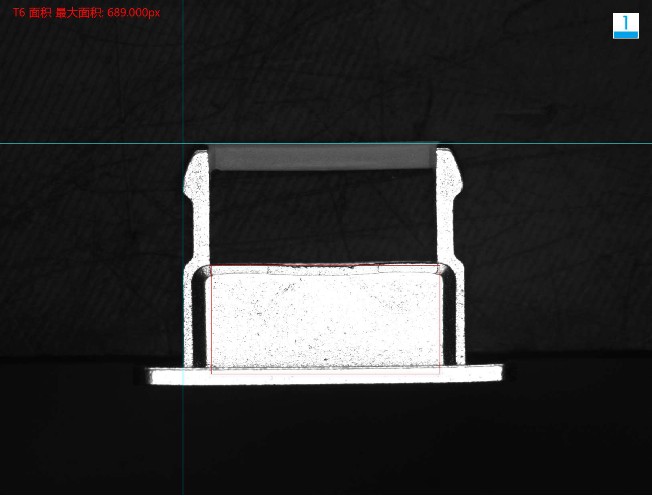

3.正光檢測不良品分析圖：NG 不良特征：流紋

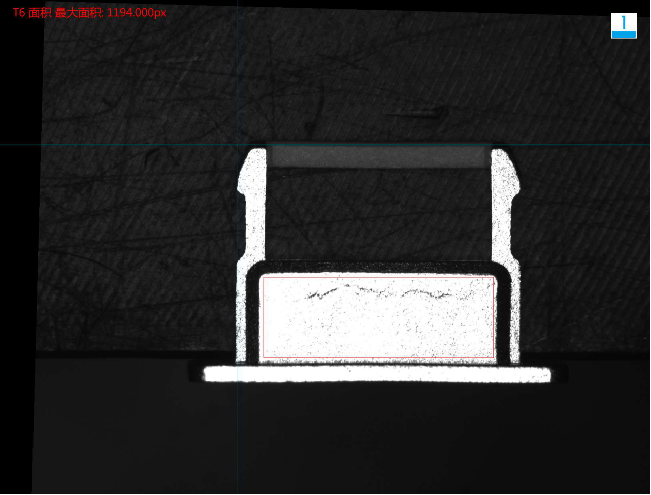

4.正光檢測不良品分析圖：NG 不良特征：溢膠

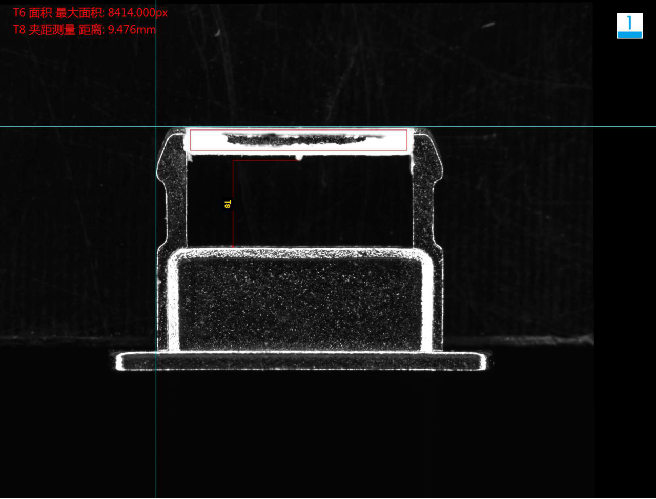

5.正光檢測不良品分析圖：NG 不良特征：塑膠膠口毛邊
6.正光檢測不良品分析圖：NG 不良特征：塑膠未打飽
五、系統安裝要求:
設備放置的檢測空間: 在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
