一、檢測內容及要求



檢測內容：

       產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢	備注
1	電鍍不良，發黃，黑點	60°環形正光檢測	可檢	內槽 邊壁上不良不可檢,發黃,黑點輕微不可檢。
2	電鍍不良，發黃，黑點	60°環形正光檢測	可檢
3	內直徑，外直徑，八邊有無	頂部背光	可檢
4	高度	側面背光	可檢

注明：以上檢測項目，均需在影像下清晰可見才能檢測。

檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。


樣品圖

二、設備組成及主要機構



設備型號：SP-T300標準檢測設備          外形尺寸：900*800*1850mm

         組成部件清單：

序號	部件名稱	規格型號	數量
1	視覺檢測軟件	SIPOTEK	1套
2	工業電腦	SIPOTEK定制	1套
3	顯示器	PHILIPS  19”液晶顯示器	1臺
4	工業相機	Barsler工業相機	4套
5	相機調節模組	SIPOTEK定制	4套
6	工業鏡頭	遠心高清光學工業鏡頭	4套
8	光源	定制光學自適應光源	6套
8	檢測平臺	專業光學玻璃載臺	1套
9	伺服電機	松下·PANASONIC	1套
9	控制系統	SIPOTEK定制	1套
11	PLC運動協作	松下·PANASONIC	1套

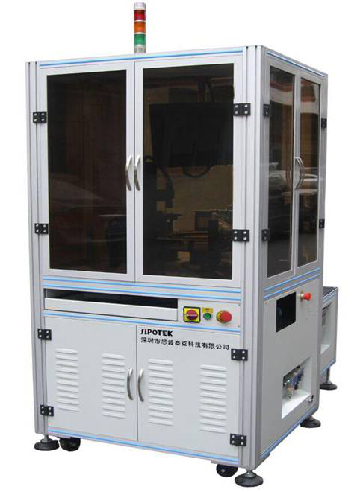

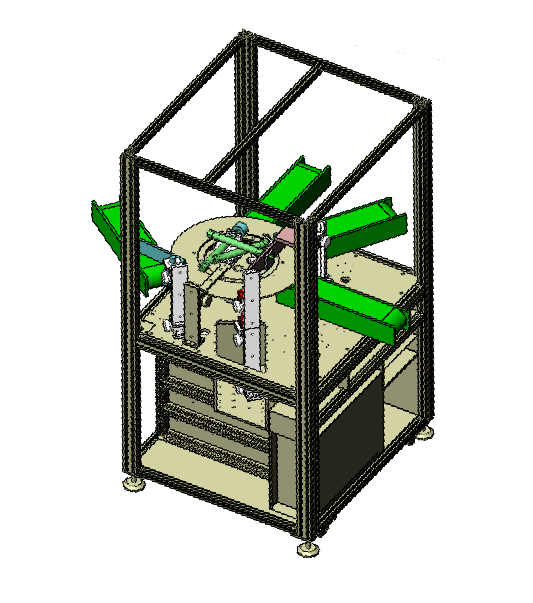

三、設備外觀3D立體圖



四、樣件測試圖片:

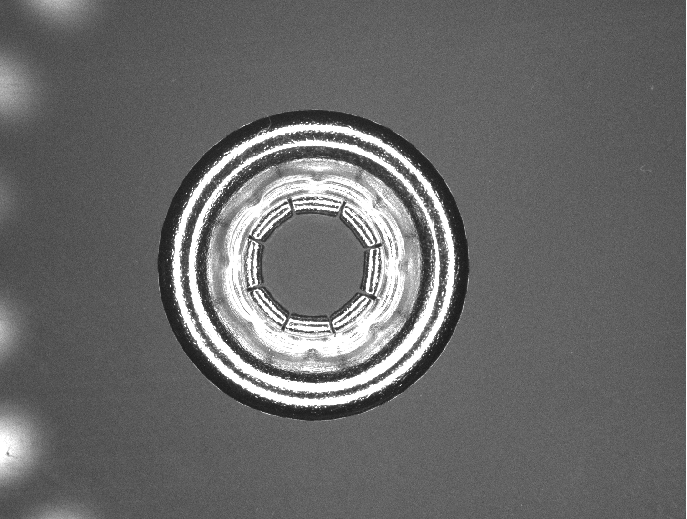

       1.頂部正光檢測原圖：

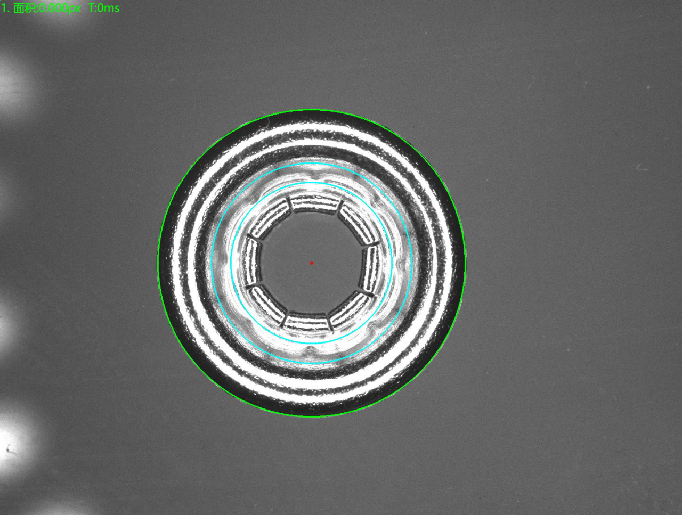

2.頂部正光檢測良品分析圖：OK

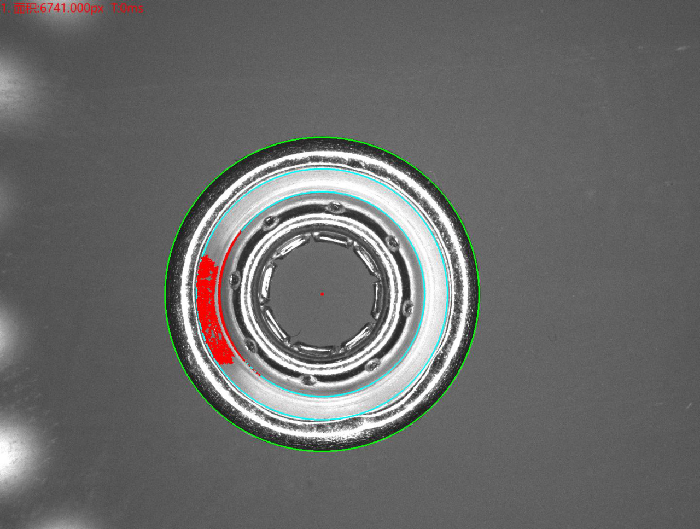

3.頂部正光檢測不良品分析圖：NG         不良原因：發黃     分析結果：可檢

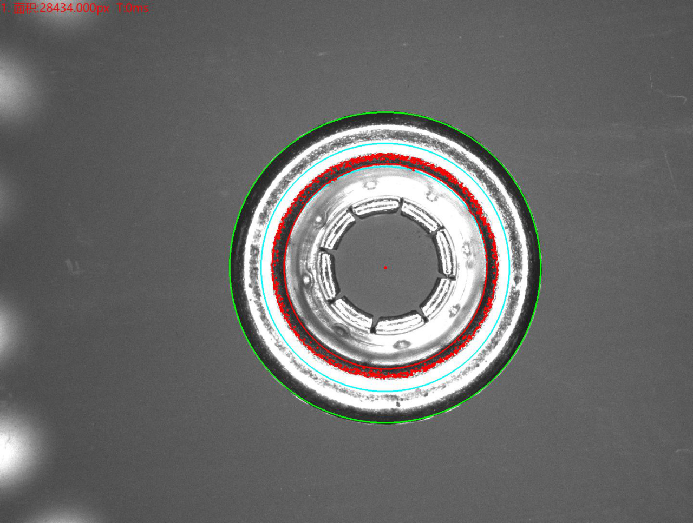

4.頂部正光檢測不良品分析圖：NG         不良原因：電鍍不良     分析結果：可檢




5.底部正光檢測原圖：





6.底部正光檢測良品分析圖：OK



7.底部正光檢測不良品分析圖：NG         不良原因：發黃     分析結果：可檢



8.底部正光檢測不良品分析圖：NG         不良原因：電鍍不良     分析結果：可檢

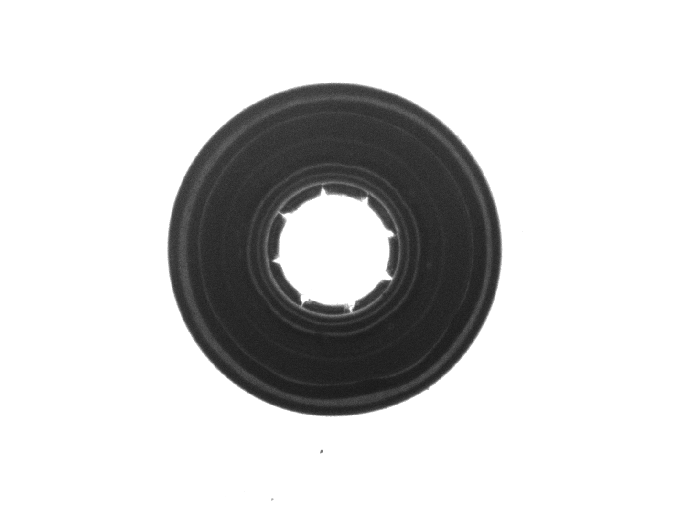

9.頂部背光檢測原圖：

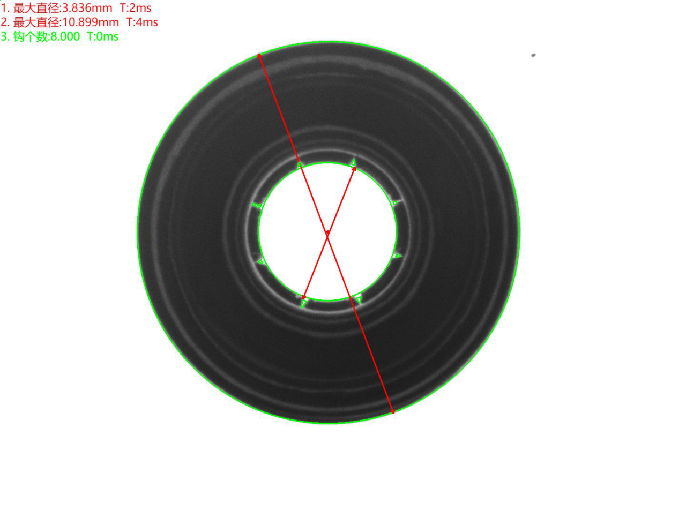

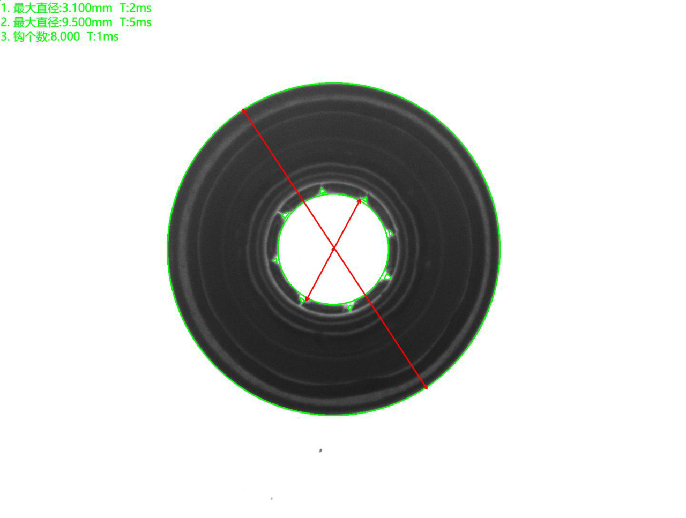

10.頂部背光檢測良品分析圖：OK



11.頂部背光檢測不良品分析圖：NG    不良原因：混料直徑大  分析結果：可檢



12.側部背光檢測原圖：

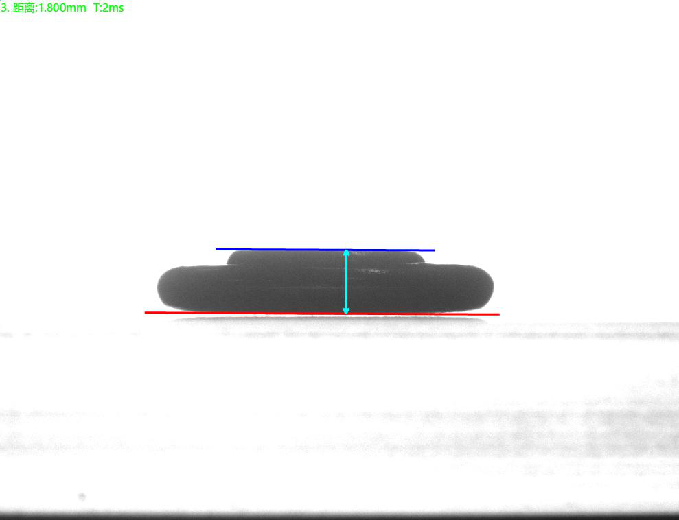

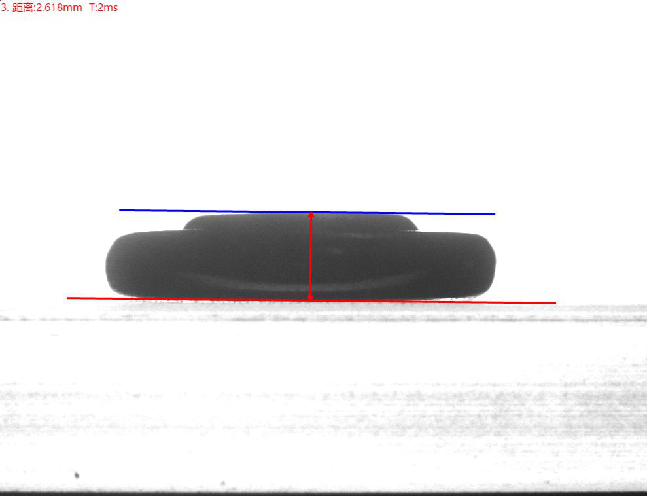

13.側部背光檢測良品分析圖：OK



14.側部背光檢測不良品分析圖：NG         不良原因：尺寸不良     分析結果：可檢

五、系統安裝要求:
