一、檢測內容及要求
檢測內容：
最大尺寸長15mm*寬15mm*高10mm的產品的外觀檢測
注明：PC塑膠變形自動化檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于240件(取決于產品送料速度)。

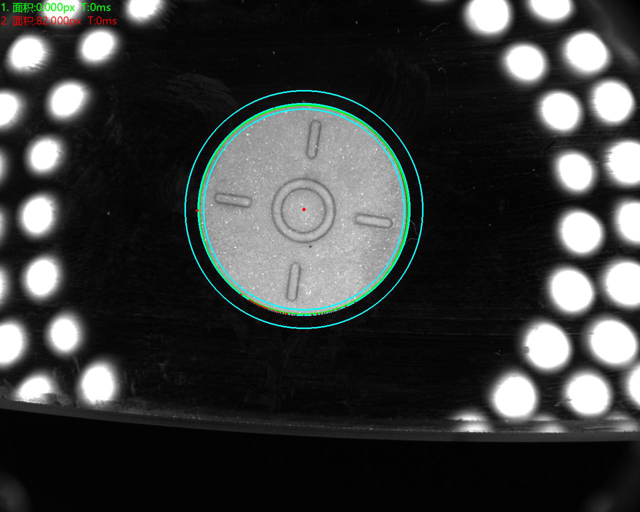

頂部正光檢測良品分析圖：OK

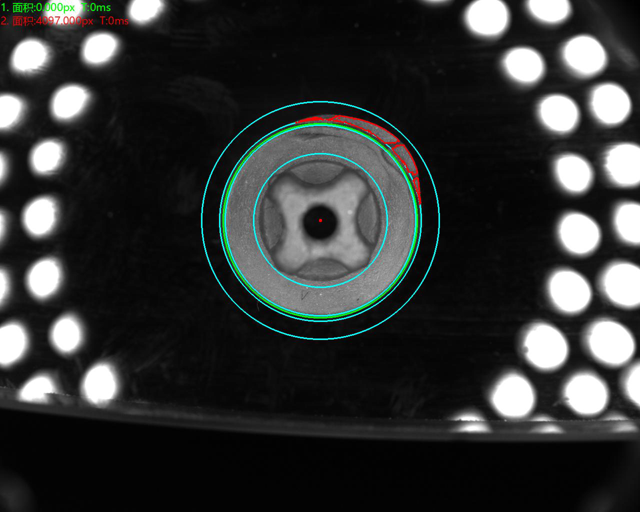

頂部背光檢測不良品分析圖：NG 不良特征： 缺角 分析結果：可檢
底部正光檢測良品分析圖：OK
底部背光檢測不良品分析圖：NG 不良特征： 多料 分析結果：可檢
PC塑膠變形自動化檢測設備檢測產品流程
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 破損 | 正光檢測 | 可檢 |
| 2 | 批鋒 | 正光檢測 | 可檢 |
| 4 | 劃傷 | 正光檢測 | 可檢 |
| 5 | 尺寸 | 背光檢測 | 可檢 |
注明：PC塑膠變形自動化檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于240件(取決于產品送料速度)。
二、設備組成及主要機構

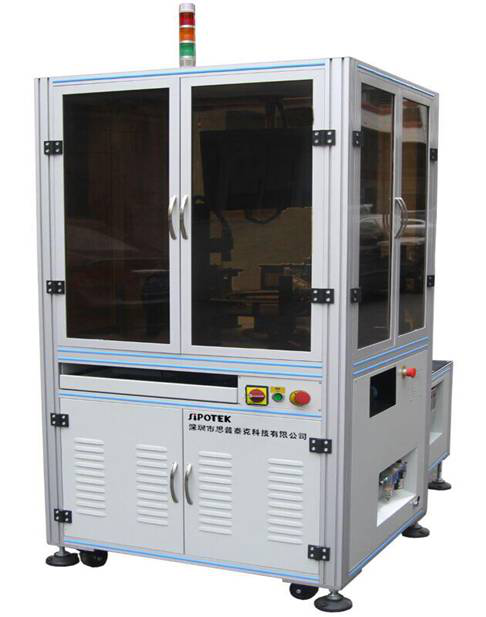

設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 4套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 4套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 4套 |
|
| 7 | 光源 | 定制光學自適應光源 | 4套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|

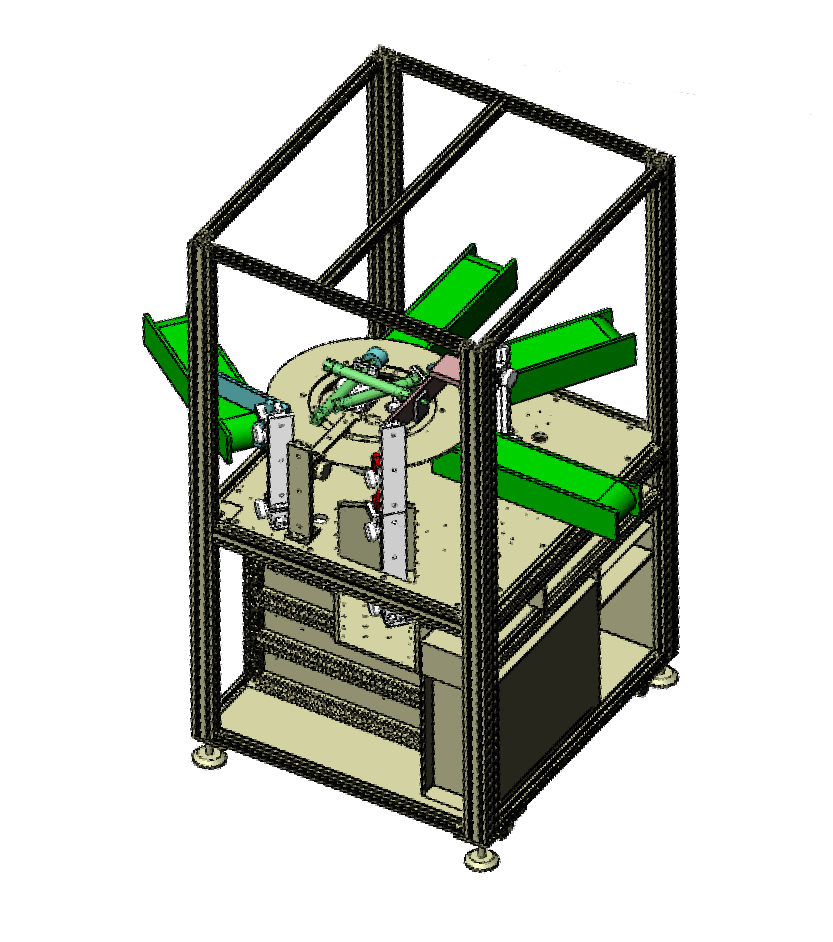

PC塑膠變形自動化檢測設備外觀3D立體圖
三、樣件測試圖片:

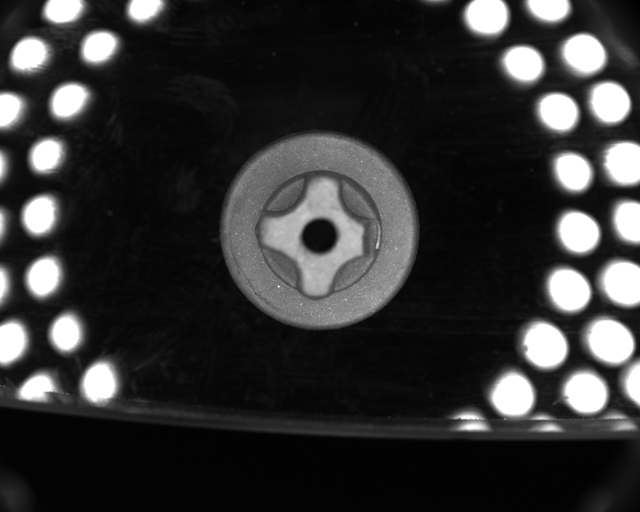

頂部正光檢測原圖：
頂部正光檢測良品分析圖：OK
頂部背光檢測不良品分析圖：NG 不良特征： 多料 分析結果：可檢
頂部正光檢測原圖：

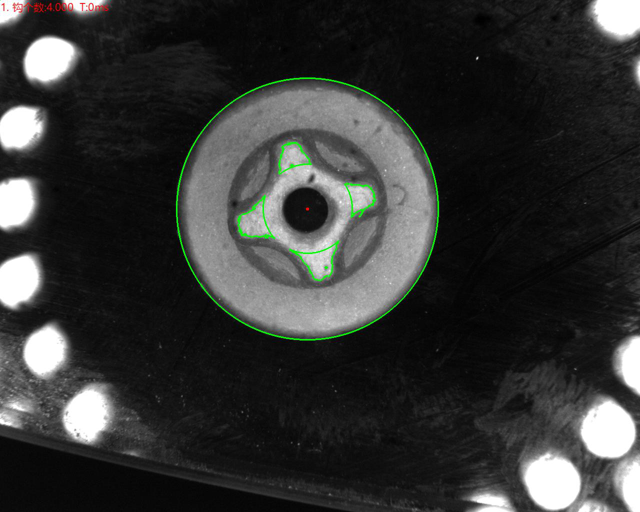

頂部正光檢測良品分析圖：OK

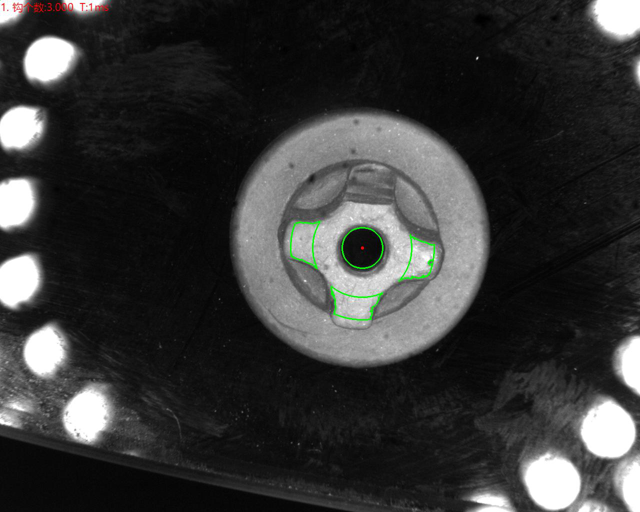

頂部背光檢測不良品分析圖：NG 不良特征： 缺角 分析結果：可檢

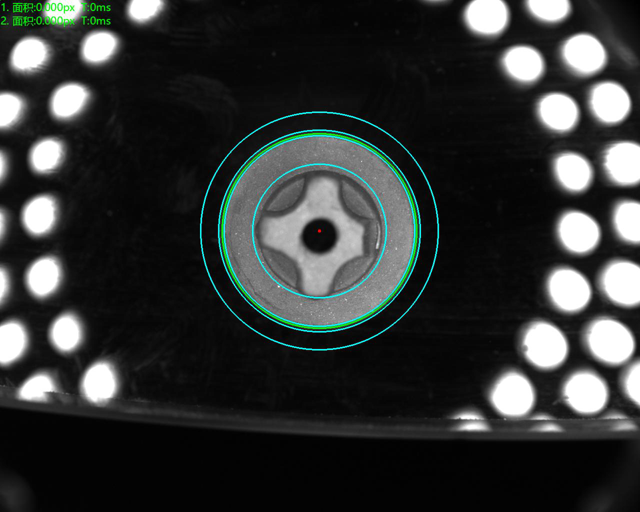

底部正光檢測良品分析圖：OK
底部背光檢測不良品分析圖：NG 不良特征： 多料 分析結果：可檢

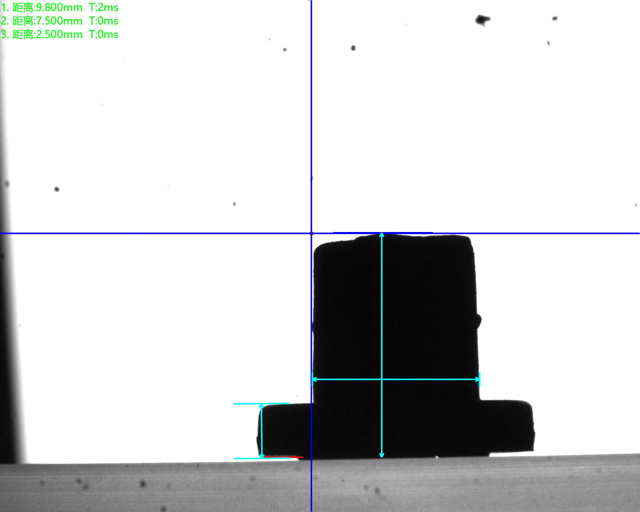

側面背光檢測良品分析圖：OK
PC塑膠變形自動化檢測設備檢測產品流程
1、通過振動盤傳送帶或機械手將產品有序進行排列并輸送到直線軌道前端
2、通過傳送帶或玻璃盤運行，帶動產品到相機、鏡頭、下方檢測
3、采用進口工業相機，檢測產品給視覺軟件傳輸清晰畫面
4、通過思普泰克視覺軟件運算分析，區分良品和不良品
5、氣動元件，PC塑膠變形自動化檢測設備的執行元件，根據PLC的指令，控制高壓空氣的通和斷，將檢測不良的材料吹入不良收料裝置內
