一、檢測內容及要求
檢測內容：
產品的尺寸檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 小孔直徑 | 背光檢測 | 可檢 |
| 2 | 平面度 | 背光檢測 | 可檢 |
| 3 | 輪廓度（變形） | 背光檢測 | 可檢 |
注明：思普泰克精密零件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于160件(取決于產品送料速度)。

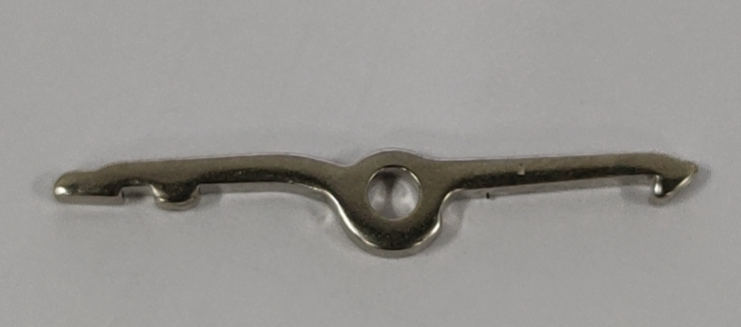

樣品圖：
二、設備組成及主要機構
設備型號：云盤高速檢測機2口下料 （方形） 外形尺寸950*850*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 22”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 3套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 3套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 3套 |
| 7 | 環形光源 | 定制光學自適應光源 | 3套 |
| 8 | 控制系統 | SIPOTEK定制 | 1套 |
| 9 | 伺服電機 | 松下 | 1套 |
| 10 | 減速機 | SIPOTEK定制 | 1套 |

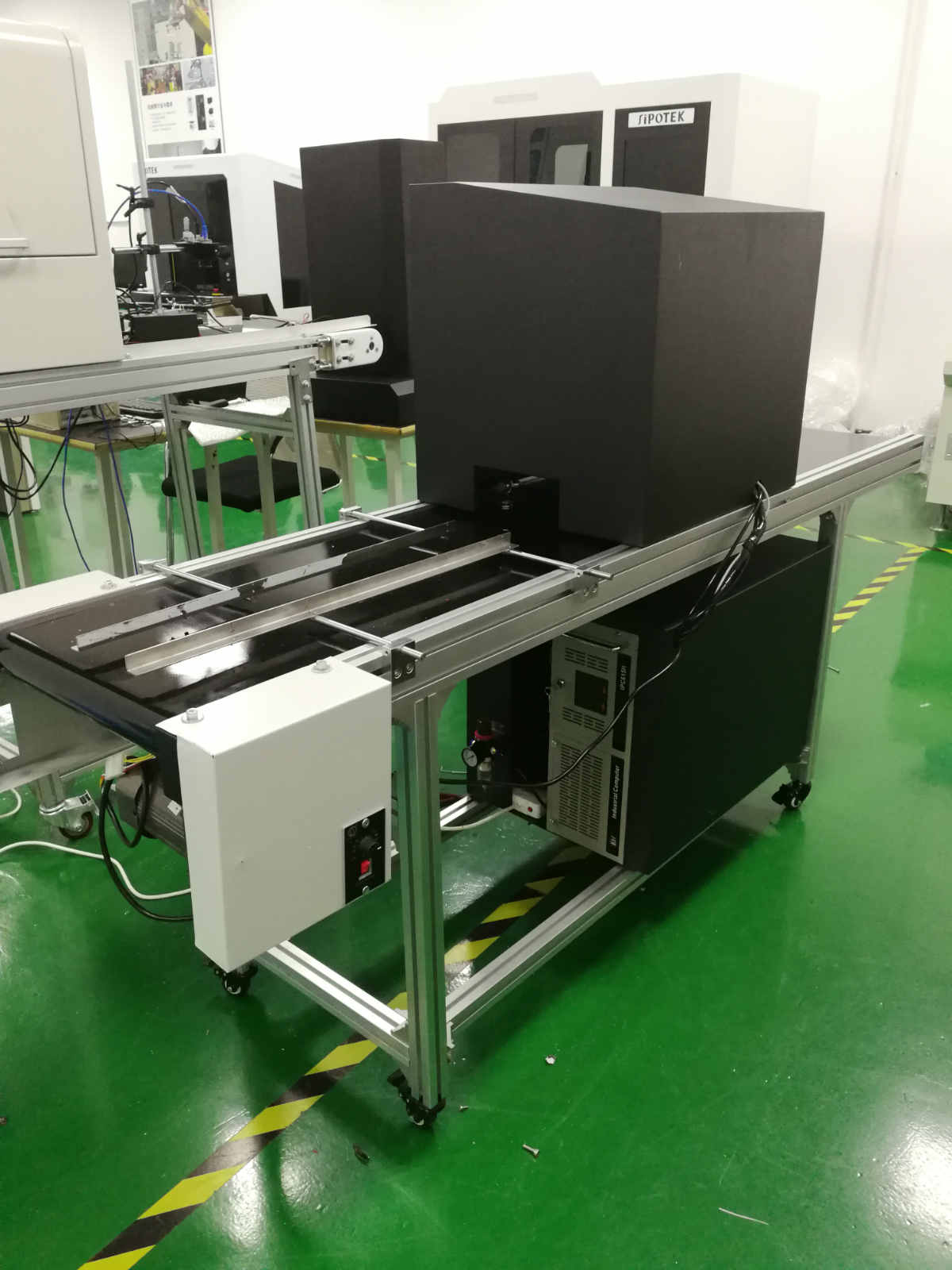

精密零件外觀檢測設備外觀圖
三、樣件測試圖片:

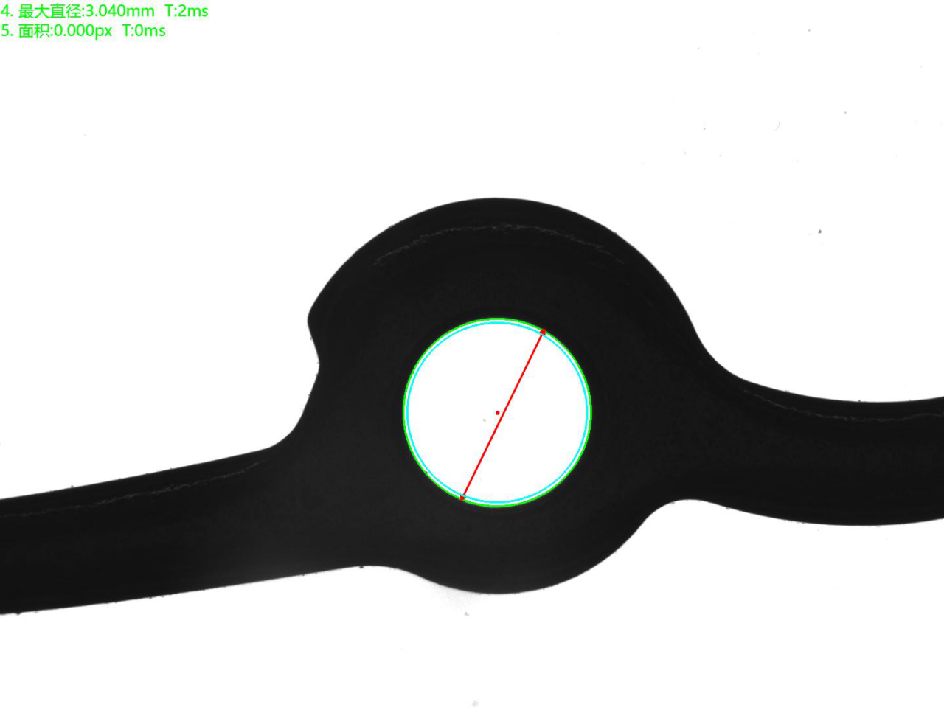

底部背光檢測良品分析圖：OK

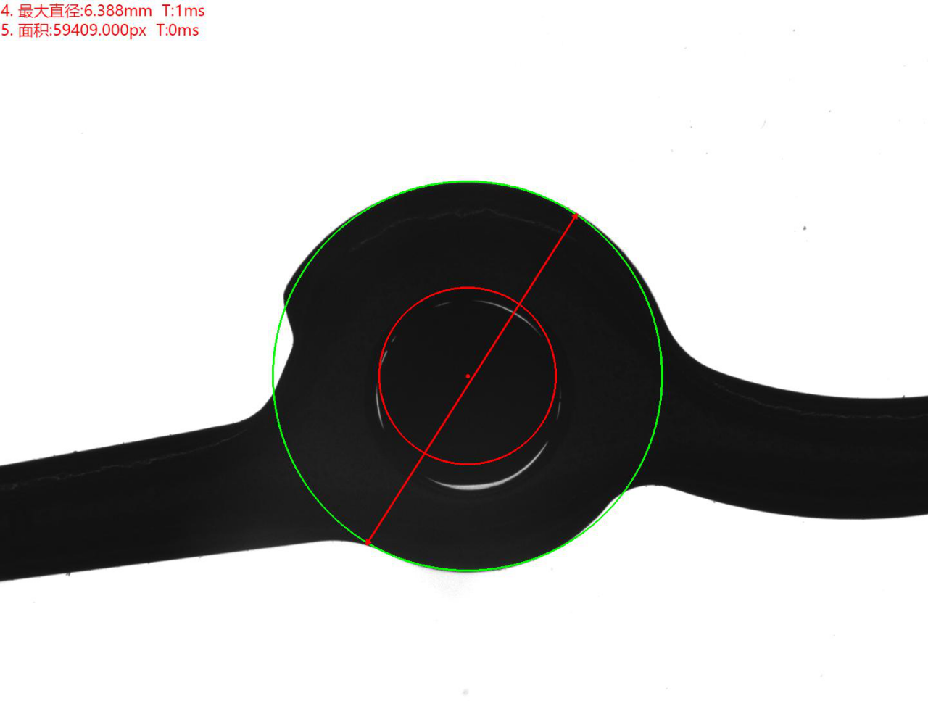

底部背光檢測不良品分析圖：NG 不良特征：堵孔

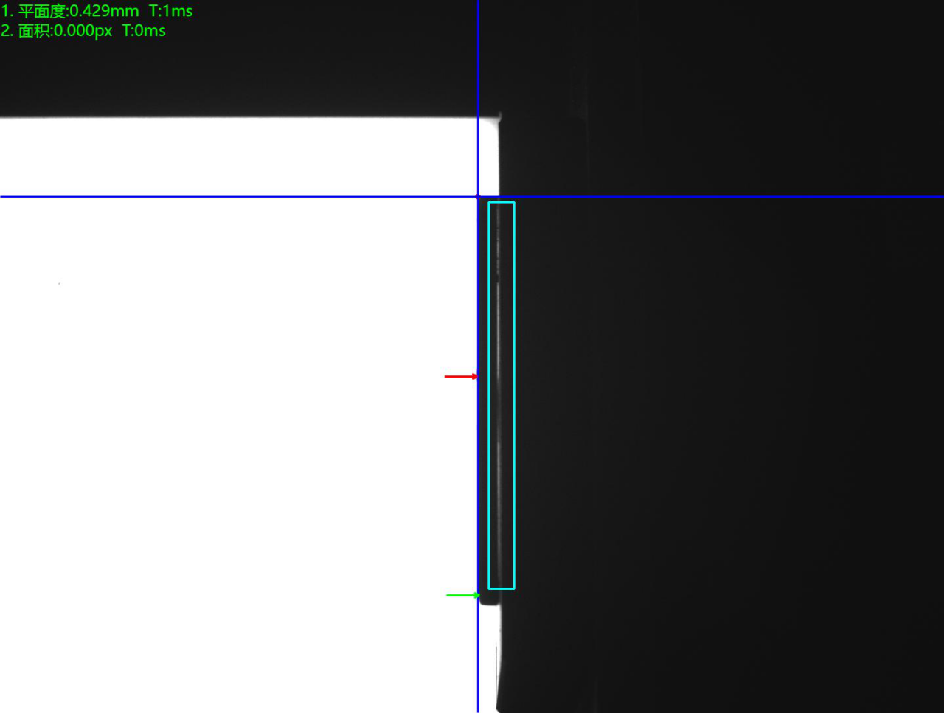

側面背光檢測良品分析圖：OK

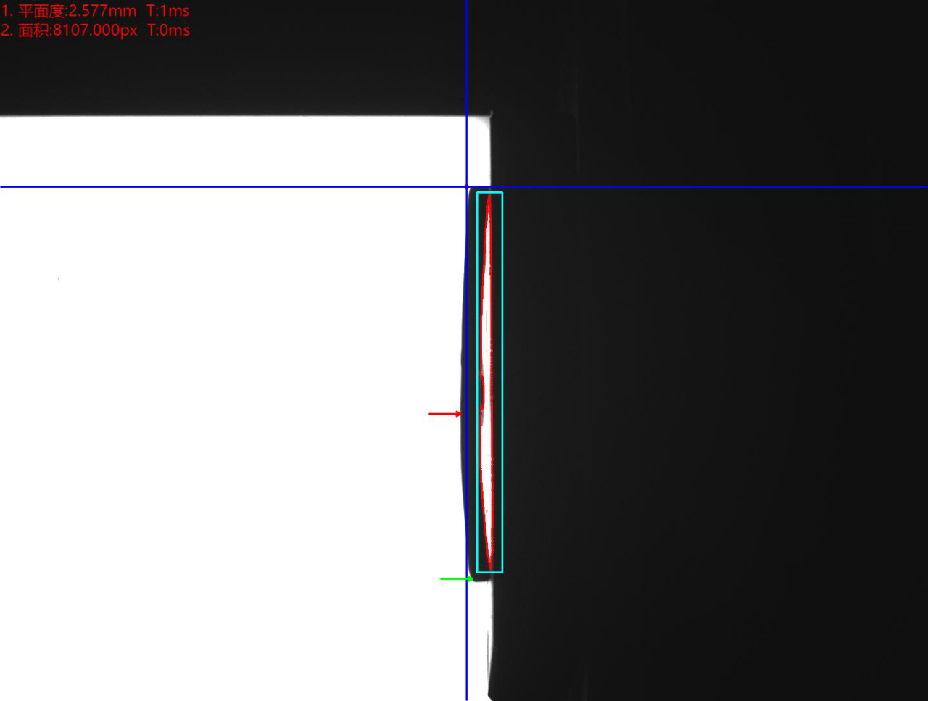

側面背光檢測不良品分析圖：NG 不良特征：平面度不良

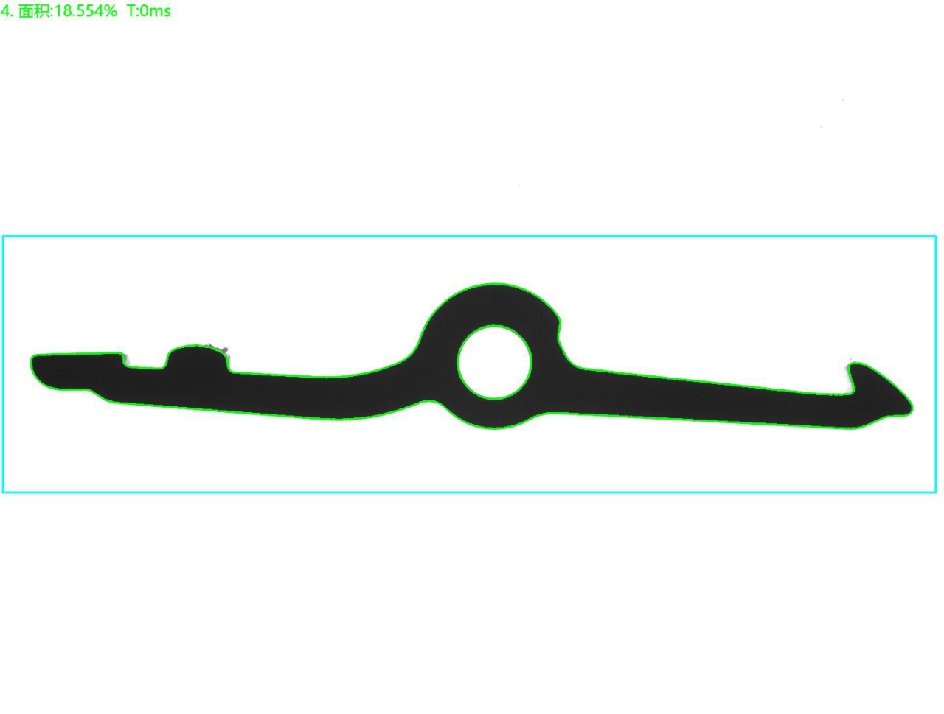

頂部背光檢測良品分析圖：OK

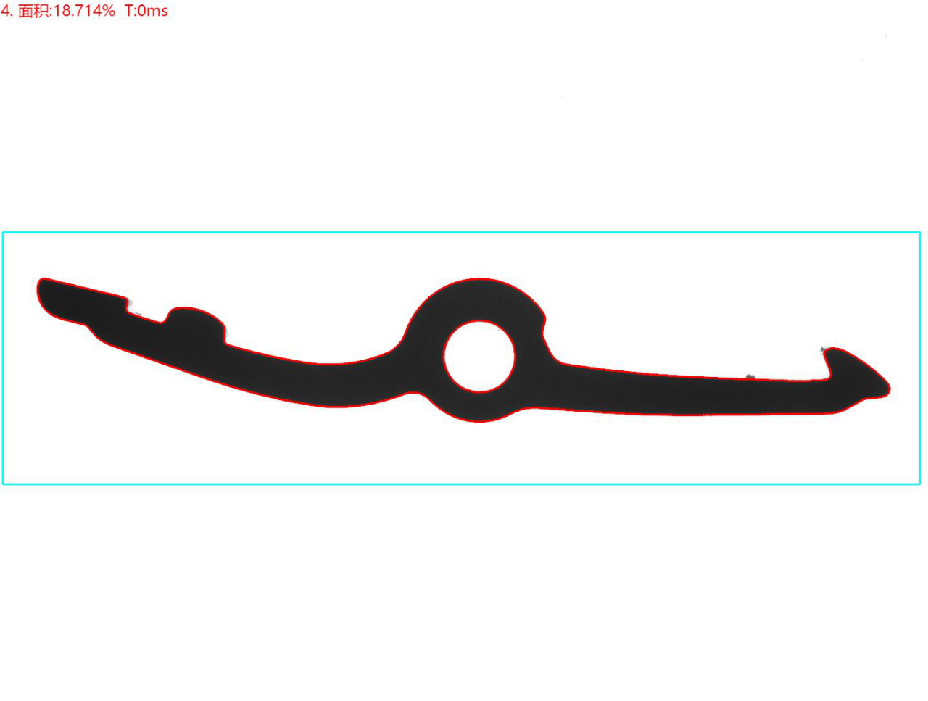

頂部背光檢測不良品分析圖：NG 不良特征：輪廓度不良
三、樣件測試圖片:
底部背光檢測良品分析圖：OK
底部背光檢測不良品分析圖：NG 不良特征：堵孔
側面背光檢測良品分析圖：OK
側面背光檢測不良品分析圖：NG 不良特征：平面度不良
頂部背光檢測良品分析圖：OK
頂部背光檢測不良品分析圖：NG 不良特征：輪廓度不良
隨著工業自動化程度的不斷提高，各大企業對零配件的產品品質要求也越來越高。對于無盡零配件來說，產品品質的把控不僅包括產品的硬度，光澤度等的檢驗，還有對產品外觀缺陷的檢測。傳統的外觀缺陷檢測完全依靠人力，肉眼來識別， 這就會導致漏檢誤檢。
精密零件外觀檢測設備一改傳統檢測方式，采用光學拍照的方式來對產品進行檢測。 主要檢測項目有：產品的尺寸缺陷，外觀缺陷包括產品表面的劃痕， 凹坑，麻點，凸起，裂紋，缺塊，高速自動化視覺檢測設備，字符等進行有效的檢測。深圳思普泰克的精密零件外觀檢測設備技術成熟，檢測精準，同時可根據客戶需求進行非標定制。
