一、檢測內容及要求
檢測內容：
產品的外觀檢測
注明：思普泰克視覺CCD檢測自動化設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 口部裂紋不良 | 正光檢測 | 可檢 |
|
| 2 | 尺寸混料 | 正光檢測 | 可檢 |
|
| 3 | 模號混料 | 正光檢測 | 可檢 | 未提供模號混料樣件 |
注明：思普泰克視覺CCD檢測自動化設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。
樣品圖：
二、設備組成及主要機構
設備型號：云盤高速檢測機2口下料 （方形） 外形尺寸950*850*1850mm
組成部件清單：
視覺CCD檢測自動化設備外觀－3D立體圖
頂部正光檢測不良品分析圖：NG 不良特征：無字符混料
頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良特征：開裂
深圳思普泰克成立16年來，一直致力于圖像技術及機器視覺檢測技術的研發，擁有70多名工業自動化工程師及機器視覺系統高級研發人員組成的研發團隊，集機器視覺自動化檢測設備研發、生產、銷售于一體，為企業提供專業的機器視覺領域解決方案，如需獲取機器視覺自動化檢測產品方案請登錄深圳思普泰克網站獲?。簃.lytzsq.com
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 22”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 3套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 3套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 3套 |
| 7 | 環形光源 | 定制光學自適應光源 | 3套 |
| 8 | 控制系統 | SIPOTEK定制 | 1套 |
| 9 | 伺服電機 | 松下 | 1套 |
| 10 | 減速機 | SIPOTEK定制 | 1套 |

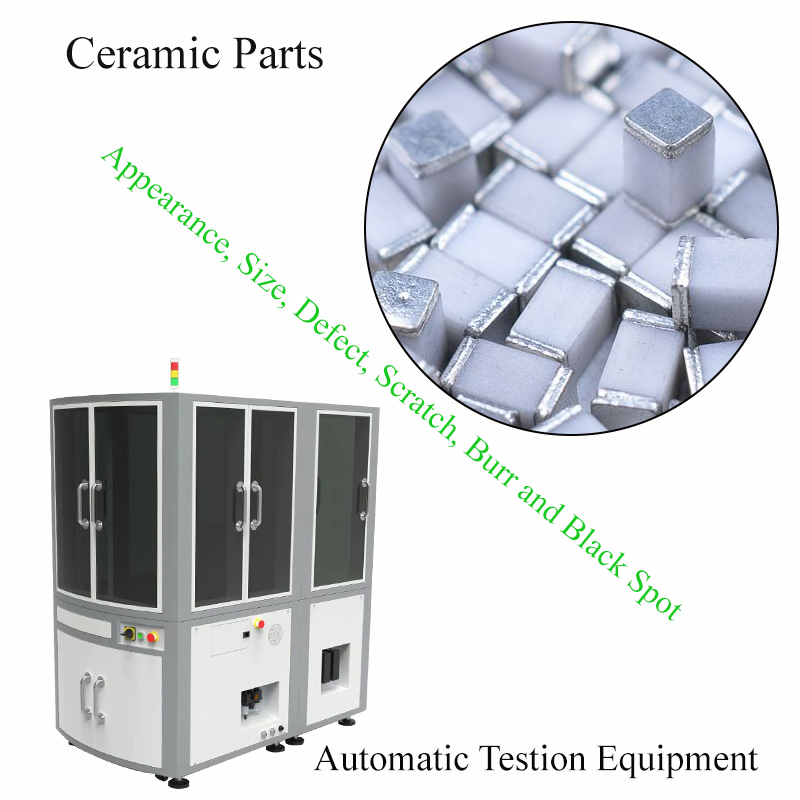

視覺CCD檢測自動化設備外觀－3D立體圖

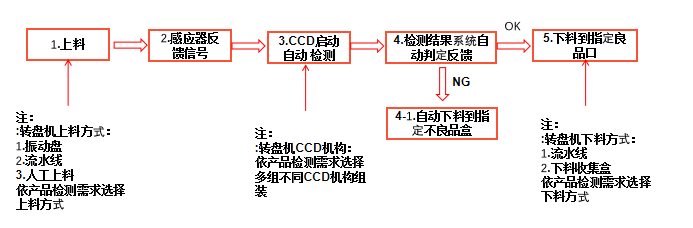

視覺CCD檢測自動化設備檢測流程
三、樣件測試圖片:

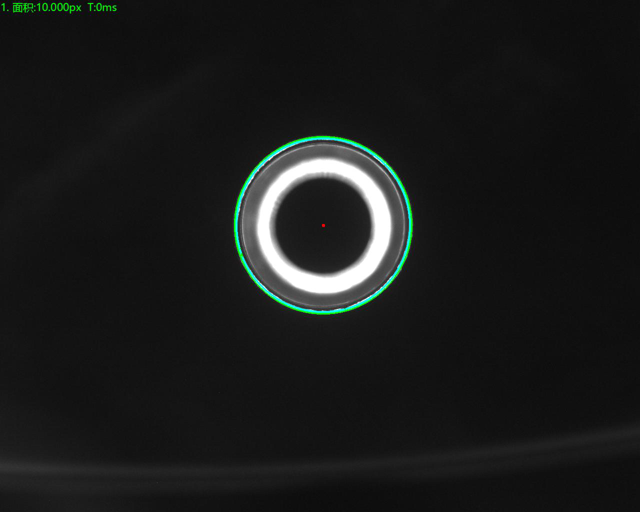

底部正光檢測良品分析圖：OK

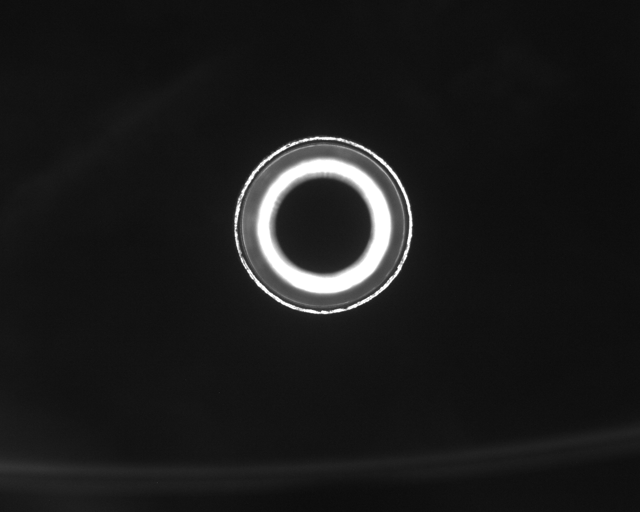

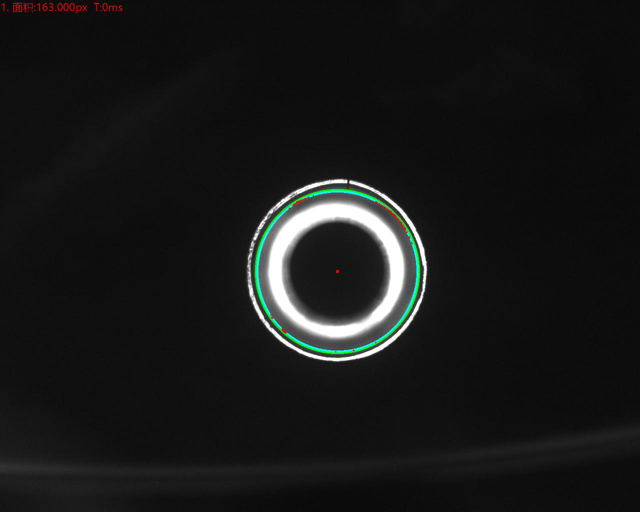

底部正光檢測不良品分析圖：NG 不良特征：開裂

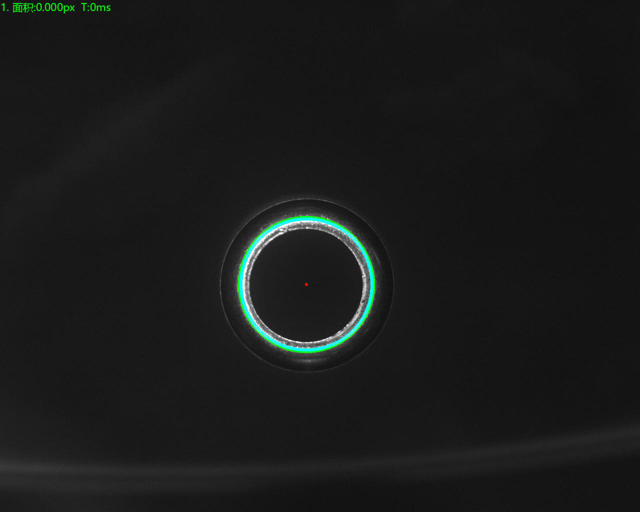

底部正光檢測良品分析圖：OK
底部正光檢測不良品分析圖：NG 不良特征：開裂

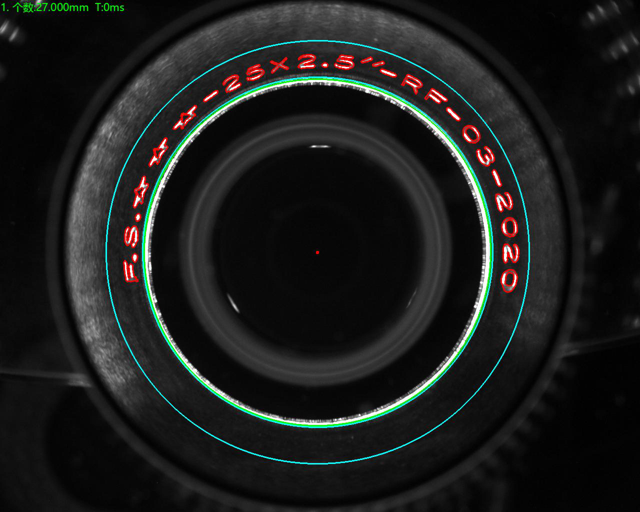

頂部正光檢測良品分析圖：OK

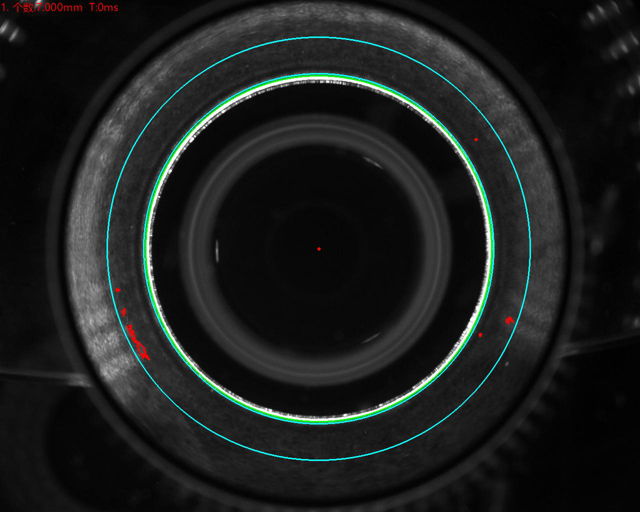

頂部正光檢測不良品分析圖：NG 不良特征：無字符混料
頂部正光檢測良品分析圖：OK

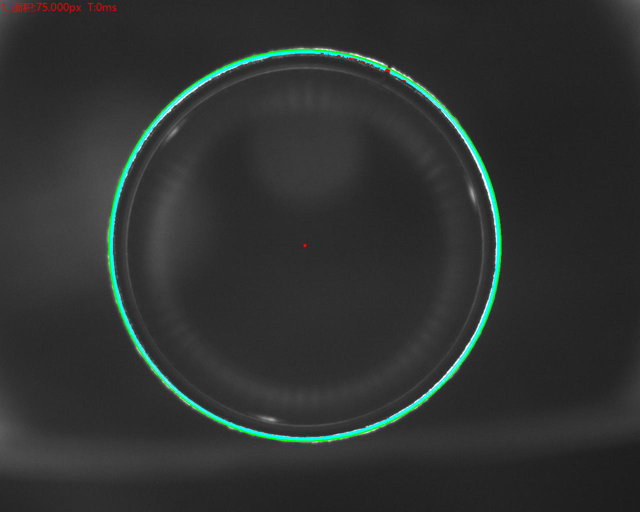

頂部正光檢測不良品分析圖：NG 不良特征：開裂
