一、檢測內容及要求
檢測內容：
產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 不良鼓包 | 零角度正光檢測 | 可檢 |
|
| 2 | 尺寸 | 側面背光檢測 | 可檢 | |
| 3 | 漏膠 | 頂部正光檢測 | 可檢 |
|
| 4 | 多膠 | 頂部正光檢測 | 可檢 |
|
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于160件(取決于產品送料速度)。
樣品圖：
二、設備組成及主要機構
設備型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 3套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 3套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 3套 |
| 7 | 光源 | 定制光學自適應光源 | 3套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

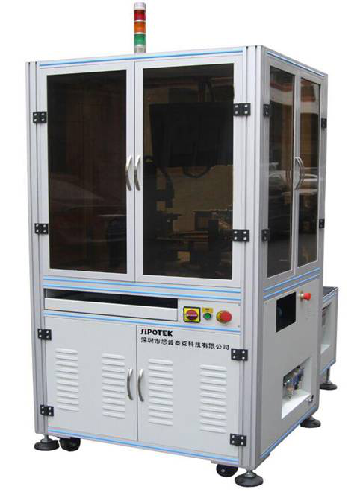

三、設備外觀3D立體圖
四、樣件測試圖片:

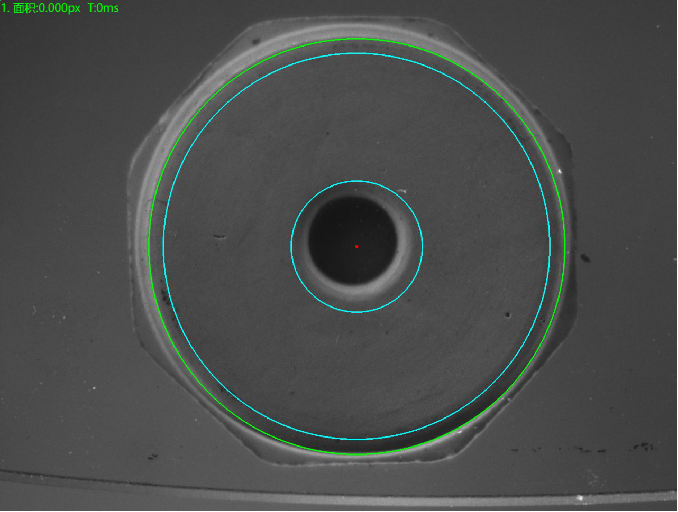

1.底部正光檢測原圖：

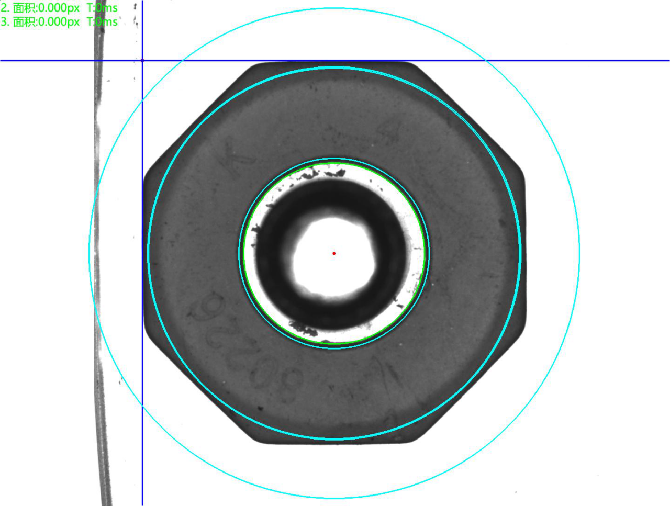

2.底部正光檢測良品分析圖：OK

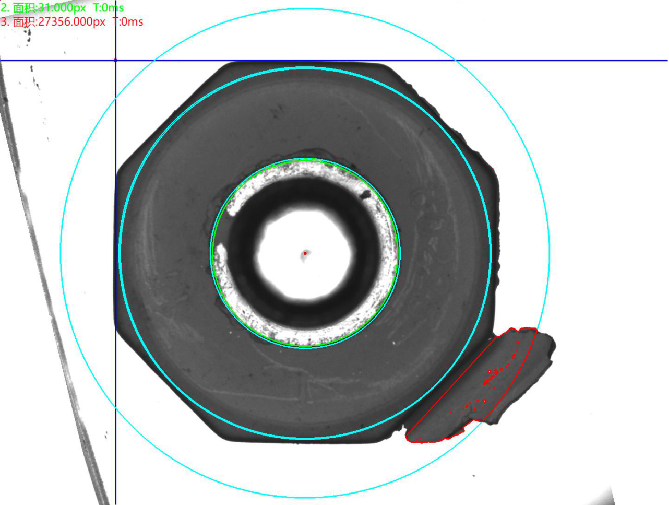

3.底部正光檢測不良品分析圖：NG 不良原因：不良鼓包 評估結果：可檢

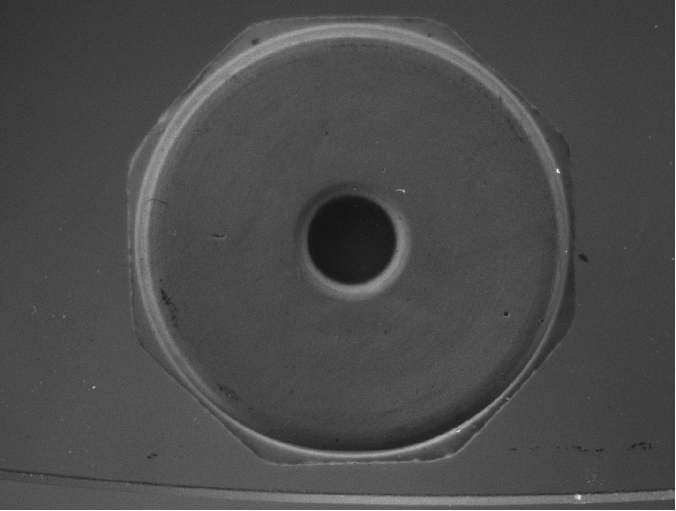

4.頂部正光檢測原圖：
5.頂部正光檢測良品分析圖：OK

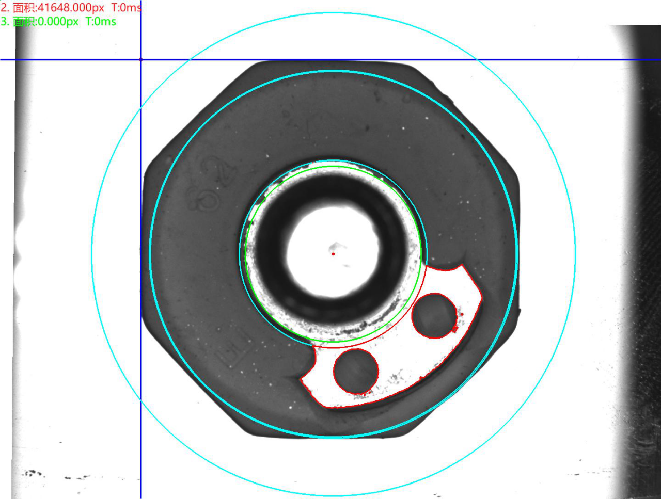

6.頂部正光檢測不良品分析圖：NG 不良原因：多膠 評估結果：可檢

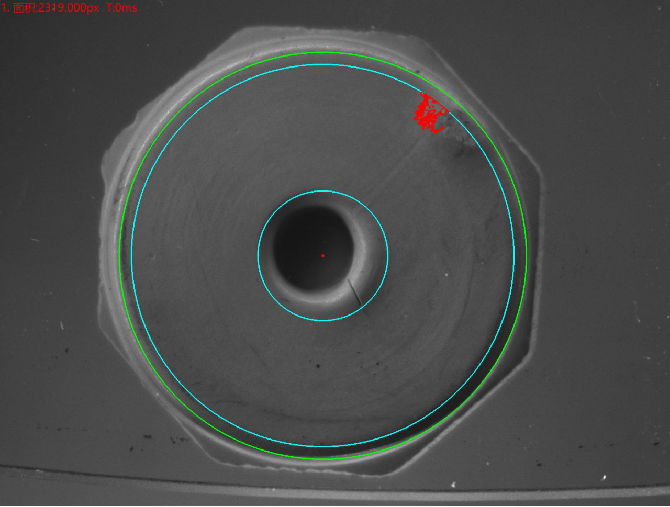

7.頂部正光檢測不良品分析圖：NG 不良原因：漏膠 評估結果：可檢

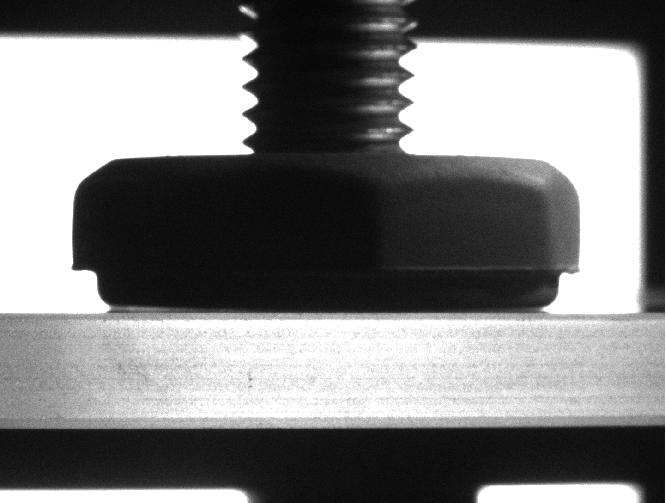

8.側面背光檢測原圖：

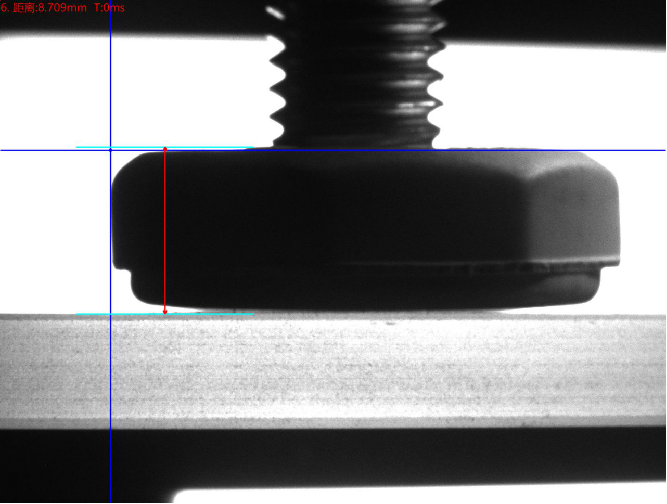

9.側面背光檢測良品分析圖：OK
10.側面背光檢測不良品分析圖：NG 不良原因：破損 評估結果：可檢
五、系統安裝要求:
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
